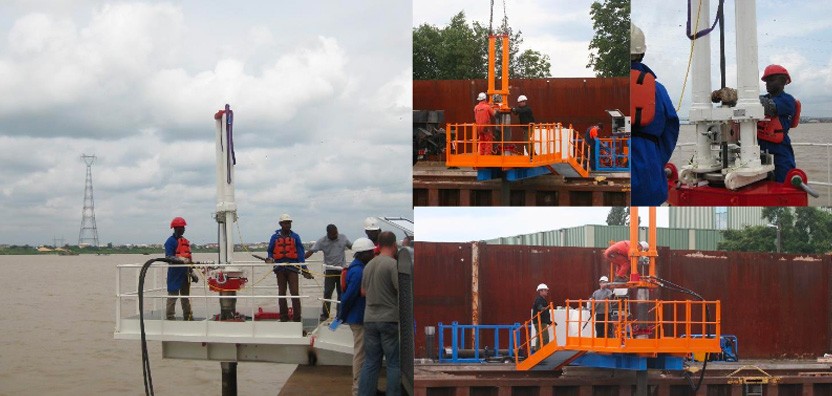

Système semi-submersible SHARK

Le SHARK a déjà connu un grand succès et a permis la réalisation de différents travaux nearshore pour bon nombre d’entreprises n’ayant pas les facilités adéquates (notamment plateforme élévatrice) pour l’exécution de tels chantiers. Chaque système est généralement conçu selon cahier des charges du projet pour offrir une meilleure flexibilité et des coûts d’équipements marins réduits (pas de plateforme autoélévatrice).

Le SHARK est conçu spécifiquement pour des projets CPT(u) marins peu profonds (nearshore ou près des côtes). Basiquement, des profondeurs d’eau (colonne) de 2,00 à 30,00 mètres peuvent être considérées. C’est l’outil idéal pour les travaux CPT en port, voies navigables, fleuves et canaux.

Ce système peut être utilisé de manière simple avec des équipements marins basiques généralement disponibles sur les zones côtières partout dans le monde. Pour l’installation, si la barge ne dispose pas de moonpool, un châssis spécifique additionnel est fourni avec le système, à installer sur le côté de la barge.

Le transport de l’équipement peut être fait avec un conteneur 40’. La mobilisation et l’installation de l’équipement peut être réalise en 4 à 6 heures. L’équipement peut être transporté rapidement entre les ports et différents sites côtiers. De plus, la possibilité de transporter cet équipement par la route permet de l’amener sur des sites où d’autres équipements marins plus conséquents ne peuvent accéder. Avec certaines modifications, le système est adapté pour être déployé sur les quais des ports.

Le système SHARK est modulaire et sa configuration permet la réalisation de tests CPT(u) en force de poussée maximale de 200kN. Néanmoins, si la force de poussée maximale n’est pas requise et/ou si la barge ou le site n’est pas adapté au poids du système complet, il peut être réduit afin de permettre et faciliter la mise en place. L’ensemble (système SHARK, Pénétromètre et équipements) peut être transporté dans un conteneur 40’ standard.

LES AVANTAGES

Idéal pour les travaux CPT en port, voies navigables, fleuves et canaux
Essai CPT jusqu’à 200kN
Solution optimale pour essais marins sans plateforme autoélévatrice
Diminution des risques de casse ou de perte d’équipements, assez élevés en travaux maritimes.

CHAMPS D’APPLICATION

• Travaux CPT(u) marins (Nearshore) CPT électrique
• Prise d’échantillon (carottage) par fonçage.

ÉQUIPEMENTS

Châssis de réaction SHARK, ajusté avec différents ballastes selon besoin (jusqu’à 25 Tonnes)
Plateforme de travail monté en porte à faux sur porteur maritime ou quai
Pénétromètre 200kN : 2 vérins hydrauliques avec cylindres de protection de course 1150 mm
Frein de tiges hydraulique intégré à la poutre de sondage dans le bâti
Manipulateur de tubages
Racks spécifiques pour tubages (standpipe) et Pénétromètre avec équipement
Rack à tiges avec bras articulé pour tiges câblées
Système d’acquisition de données CPT(u).

PERFORMANCES

Capacité 200kN en poussée et 250kN en traction
Course du pénétromètre : 1 150 mm
Vitesse de poussée réglable : 0 à 22 mm/s (réglable)
Vitesse (hors-charge) : 0 à 40 mm/sec en montée et descente.

OPTIONS

Selon travaux prévus et équipements disponibles sur site.
