Pénétromètre statique 200kN sur remorque HUSKY

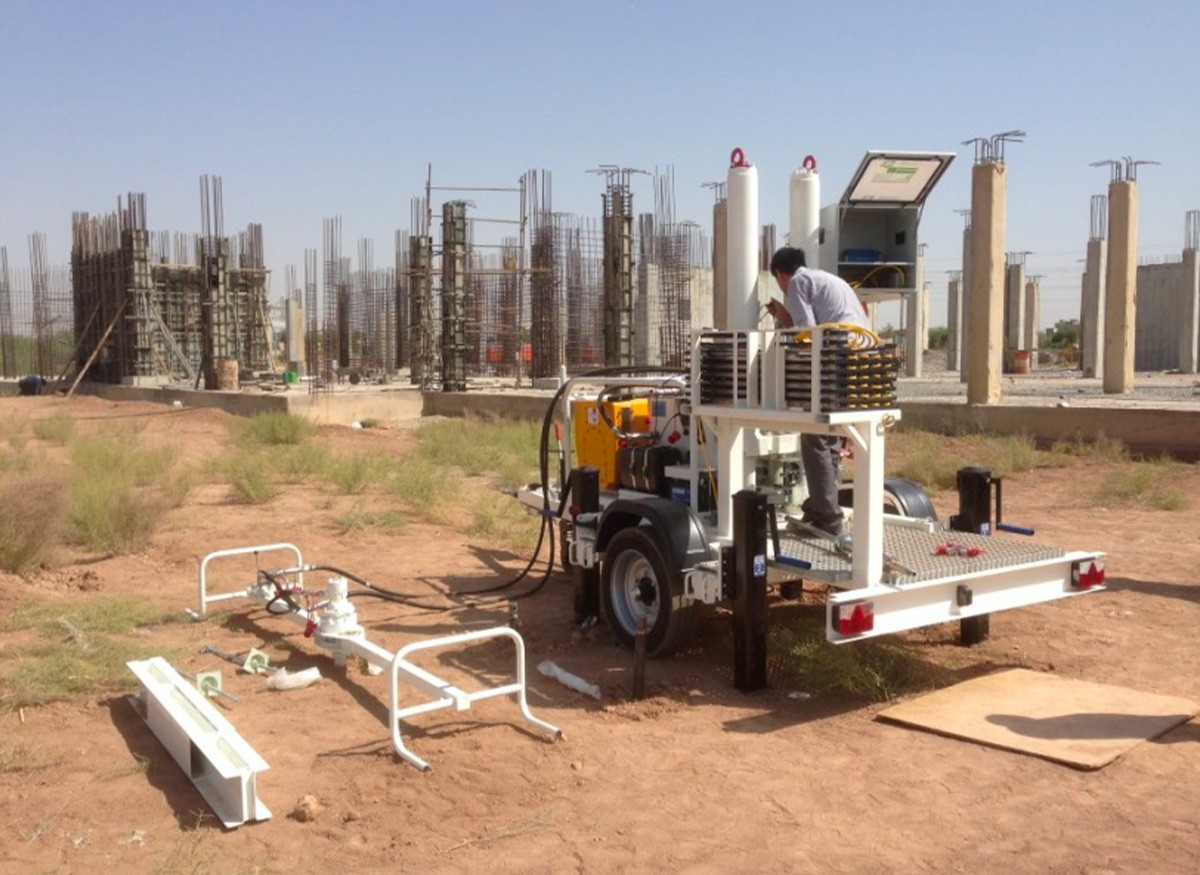

Le pénétromètre statique 200kN sur remorque a été conçu sous la forme d’un équipement 2 en 1. C’est d’une part un équipement facilement transportable grâce à sa remorque et simple d’utilisation avec sa plate-forme de travail ergonomique, et qui peut d’autre part être utilisé en mode portable (tous les composants étant détachables) pour des travaux sur sites ne permettant pas l’accès ou l’utilisation de la remorque, ou lorsque le client souhaite l’installer sur autre porteur ou sur plateforme / barge pour travaux en mer (near et off-shore). La remorque complète avec tous ses composants peut aussi être manœuvré par engin de levage et/ou être utilisé directement sur plateforme / barge.

La conception de ce pénétromètre offre une protection complète contre les chocs à travers les protections métalliques couvrant les vérins de poussée, et élimine ainsi les risques de fuites hydrauliques. La surface de travail plus spacieuse facilite les opérations et notamment la manipulation des tiges. Le pont de poussée/traction intégré au pénétromètre permet l’utilisation de tous les modèles de frein de poussé/traction, que ce soit en version hydraulique ou mécanique (pour tests CPT électriques) et têtes de mesure (pour tests CPT mécaniques).

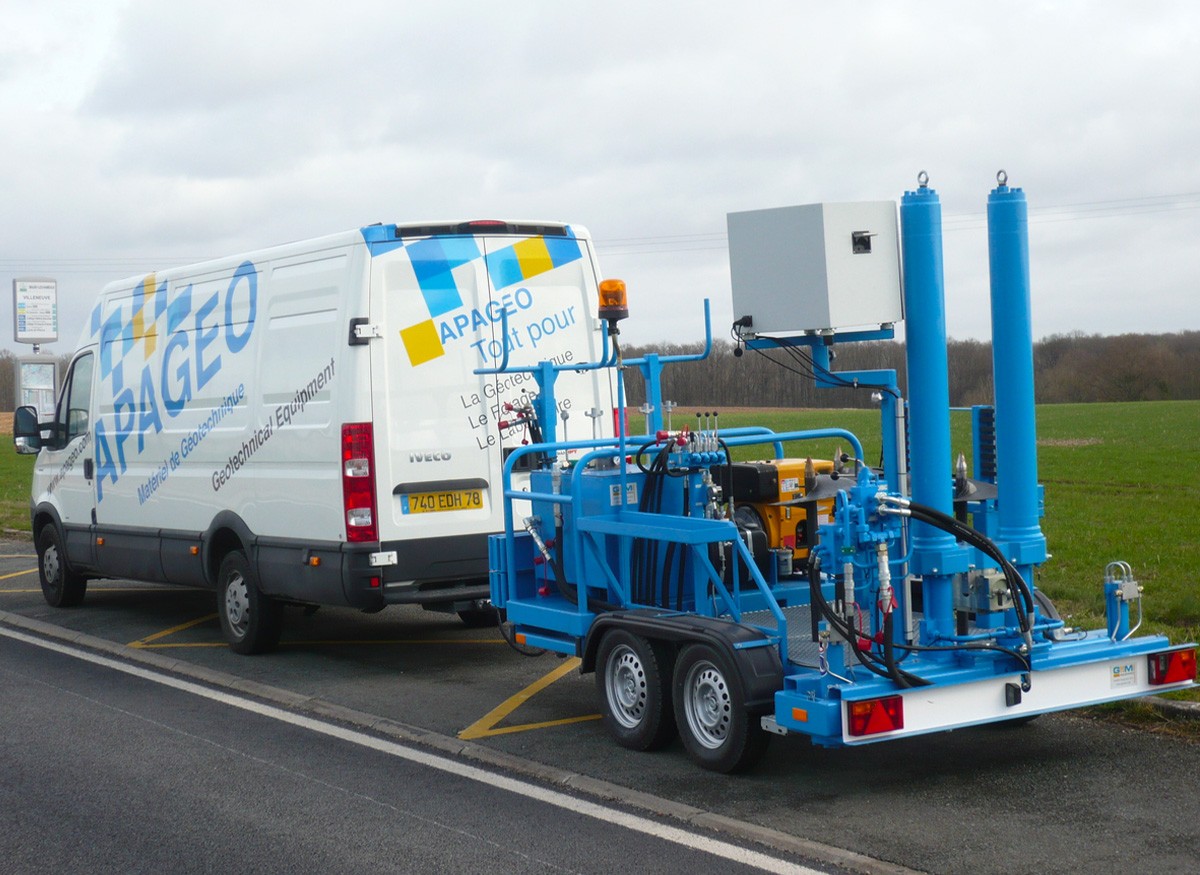

La remorque 1 essieu facilement manœuvrable, est renforcé par un cadre robuste comprenant 4 pieds de stabilisation. Avec la plate-forme de travail centrale, l’opérateur a toutes les commandes à portée de main. Les opérations CPT ainsi que l’alimentation du système hydraulique d’ancrage sont contrôlés sur le panneau de commandes.

Le frein de tige hydraulique, intégré à la poutre de sondage, est parfaitement adapté pour tous les essais de pénétration statique et notamment pour les essais sur barge ainsi qu’en sol peu résistant pour une meilleure productivité et éviter la perte du train de tiges et du cône dans le sondage.

Les options boîtier de protection étanche et orientable pour PC et système d’acquisition assurent la réalisation de tests CPT (u) fiables même dans les conditions climatiques les plus difficiles.

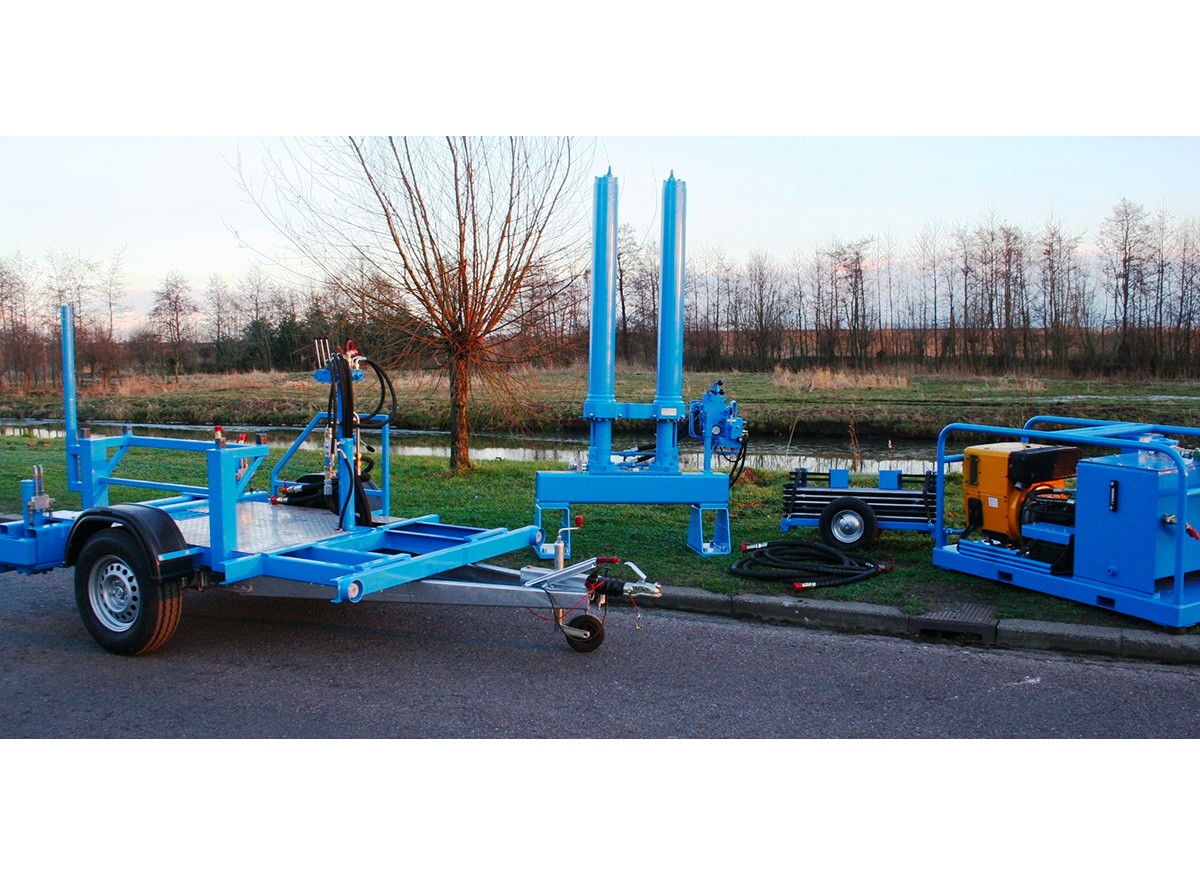

Le pénétromètre, la centrale hydraulique et le rack à tiges peuvent être détachés de la remorque pour utilisation en mode portable. Un kit comprenant des traverses de montage pour le pénétromètre, un chariot sur roues pour le rack à tiges et des flexibles hydrauliques à raccords rapides pour connecter le pénétromètre au système hydraulique, rend ce système hautement polyvalent.

LES AVANTAGES

Equipement 2 en 1 : composants intégrés sur remorque et détachables pour utilisation sur tout autre support (barge, camion, etc…)
Transport aisé
Essai CPT jusqu’à 200kN
Frein de tige hydraulique intégré.

CHAMPS D’APPLICATION

• Test CPT électrique et mécanique
• Prise d’échantillon (carottage) par fonçage.

ÉQUIPEMENTS

Remorque routière 1 essieu avec frein de dépassement, suspensions, garde-boue et éclairage, incluant chassis renforcé avec plateforme de travail qui intègre tous les composants
Pénétromètre 200kN : 2 vérins hydrauliques avec cylindres de protection de course 1150 mm
Tableau de commandes monté sur panneau auprès du pénétromètre
Frein de tige hydraulique intégré à la poutre de sondage
Rack à tiges
Tarières d’ancrage (430 ou 330 mm).

MOTORISATION

Moteur diesel HATZ 1 cylindre insonorisé de 9,5kW à 2 800 tr/min.

PERFORMANCES

Capacité poussée / traction : 200kN
Vitesse de poussée calibrée à 20 mm / sec pour tests CPT
Vitesse (hors charge) 90 mm /sec en montée et 130 mm / sec en descente
Vitesse de poussée pouvant être calibré entre 15 - 25 mm / sec pour tests CPT
Vitesse (hors charge) 140 mm /sec en montée et en descente.

OPTIONS

Système d’acquisition de données (nécessaire pour tests CPT électriques)
Boitier de protection étanche et orientable pour PC et système d’acquisition
Chariot de transport pour rack à tiges
Poutres d’ancrage additionnelles.
