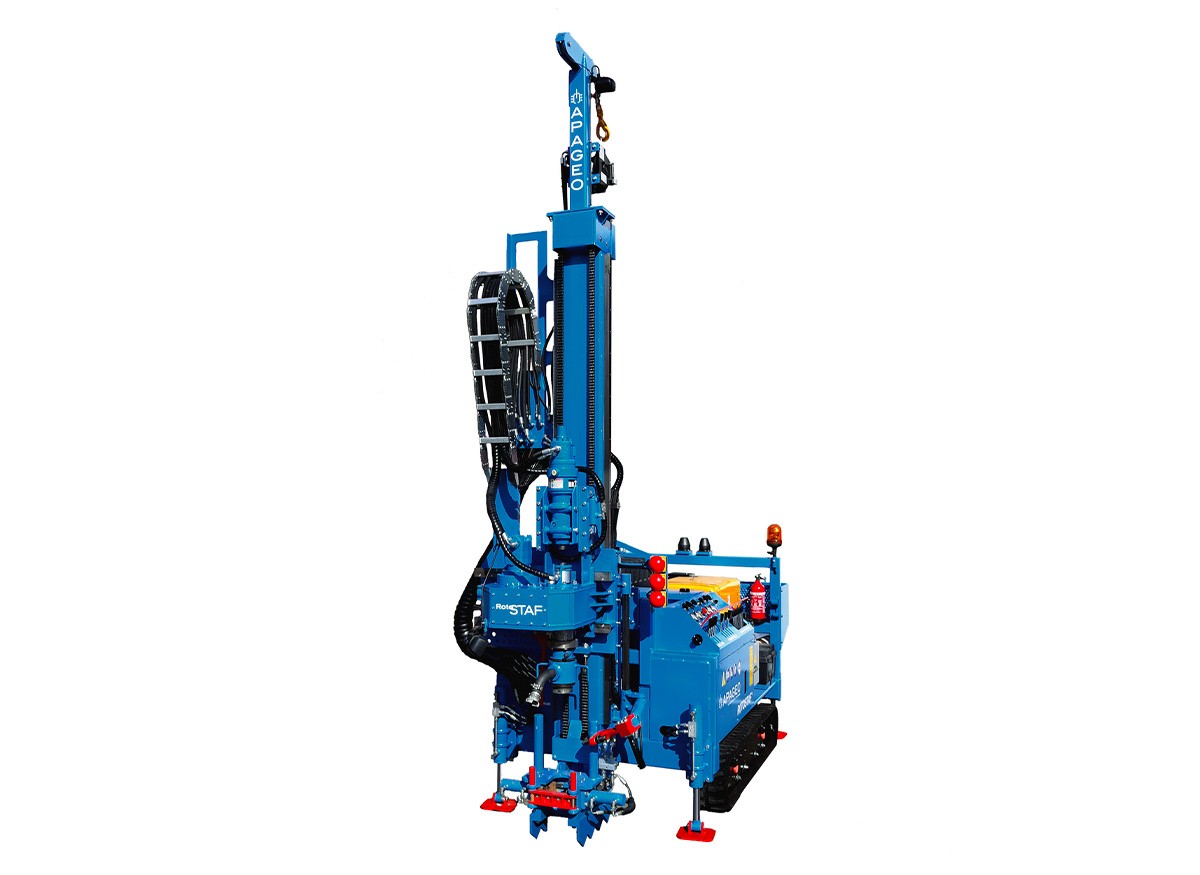

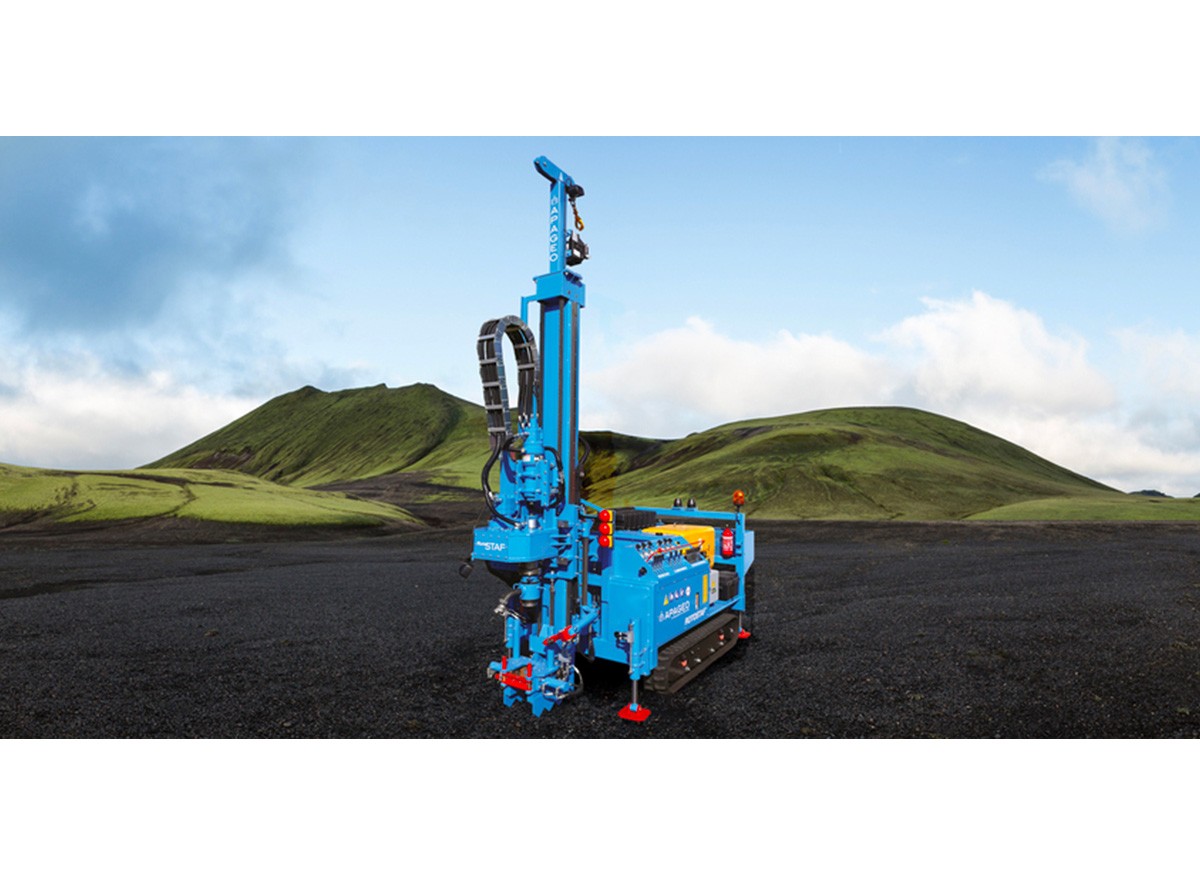

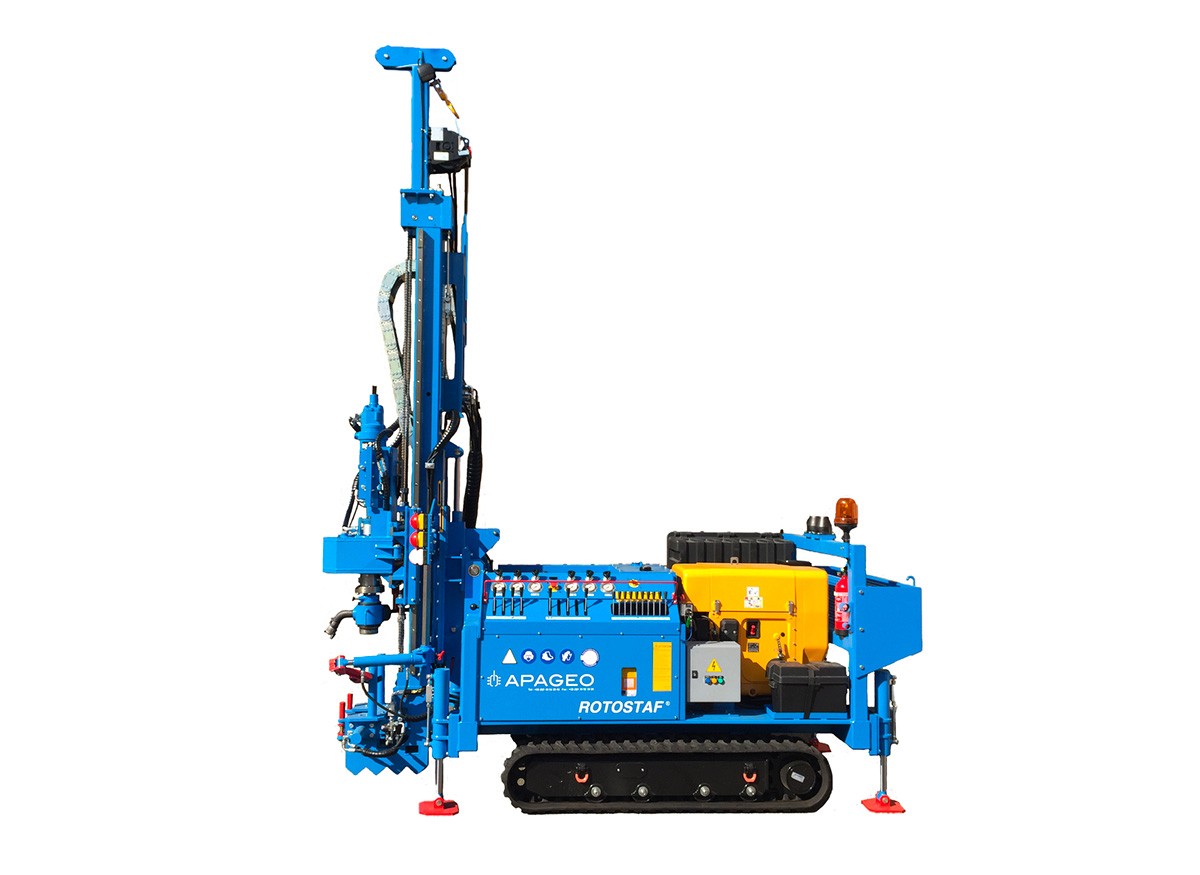

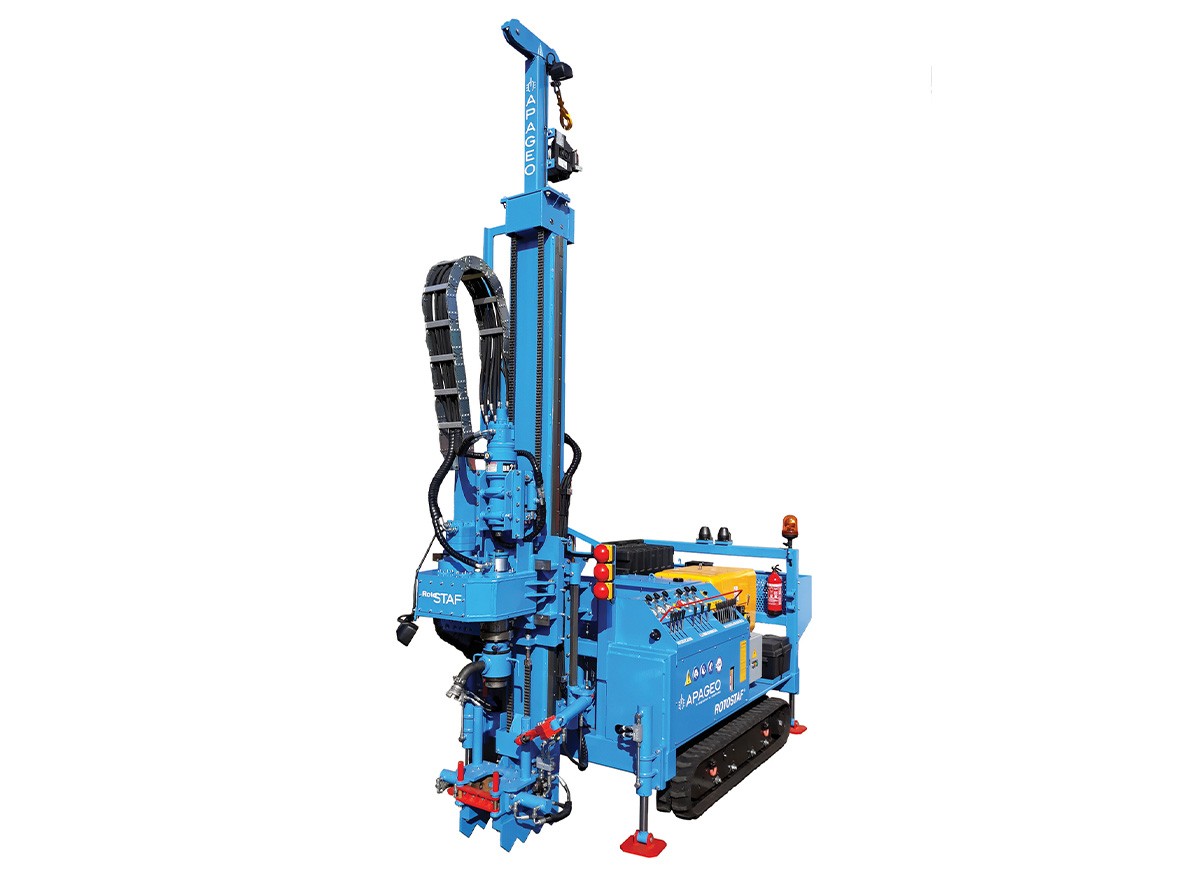

Foreuse ROTOSTAF®
Sondeuse spécialisée pour le système de tubage à l’avancement Hors trou 76 et 90, STAR 67/74, NW 104-113n et l’utilisation du système de tubage auto-foreur STAF®.
Demander un devis pour ce produit
La sondeuse RotoStaf® est une machine spécialisée représentant un avantageux moyen pour mettre en place tout système de tubage à l’avancement Hors Trou 76 et 90, le STAR 67/74 – NW 104/113, et bien sûr pour les applications pressiométriques l’utilisation du système de tubage auto-foreur STAF®.
Cette foreuse est équipée d’une tête double sens de rotation simultanée et d’un marteau de roto-percussion Hors-Trou : les tiges tournent à gauche et les tubes à droite.
Grâce au fruit d’une réflexion aboutie sur les techniques de mise en œuvre de forages tubés en sols alluvionnaires et « boulants », les forages sont ainsi réalisés plus rapidement, sans risque de coincement limitant ainsi les manœuvres et les risques de casse. Les cuttings sont récupérés via une tête de décharge et les forages sont parfaitement calibrés dans le cas de sondages pressiométriques.
Pour favoriser les bonnes pratiques, la foreuse RotoStaf® dispose d’un bac de décantation intégré et amovible, qui permet de récupérer les boues de forage et de les tamiser pour les réutiliser : un gain en coût de production et qui évite de souiller le chantier.
Grâce à l’ingénieuse tête double sens de rotation simultanée, le forage n’est plus sujet à la déviation.
La sondeuse RotoStaf® est conçue sur un châssis mécano-soudé et est proposée avec un moteur diesel insonorisé HATZ 48 CH.
LES AVANTAGES
Sondage pressiométrique parfaitement calibré
Tête double sens de rotation simultanée pour forage rapide tubé à l’avancement
Conforme aux normes de sécurité CE sans cage de protection (rotation tube extérieur inférieur à 30 tr/min)
Limite les risques de déviation, de coincements et de casses
Bac de décantation intégré et amovible avec tamis pour récupération boues de forage.
CHAMPS D’APPLICATION
- Système de tubage à l’avancement hors-trou (Starex 76 et 90, STAR 67/74 – NW 104/113)
- STAF® : système de tubage auto-foreur en mode roto-staf (les tiges intérieures tournent à gauche, les tubes à droite).
CHÂSSIS ET ÉQUIPEMENTS
Châssis mécano-soudé monté sur chenillard hydraulique à voie fixe
4 vérins hydrauliques de stabilisation
Rack à outils et crochet d’attelage
Radiocommande de déplacement
Frein de tige et Clé de desserrage hydraulique
Pompe d’injection
Bac de décantation (110 L) intégré et amovible
Coffre de rangement
Treuil et effacement de tête hydraulique
Système d’avance au rocher.
MOTORISATION
Moteur diesel insonorisé HATZ 48 CH.
PERFORMANCES
Tête de rotation : Vitesse de rotation 0 à 30 tr/min (extérieur), 0 à 96 tr/min (intérieur)
Couple de rotation 321 daN.m (extérieur), 139 daN.m (intérieur)
Marteau hydraulique hors-trou : 205j./coup – 1355 coups/min
Force de traction 0 à 5 090 daN.
OPTIONS
Acquisition de paramètres de forage Explofor®
D’autres options peuvent être ajoutées sur demande.
