Pénétromètre statique 200kN sur châssis FOX200

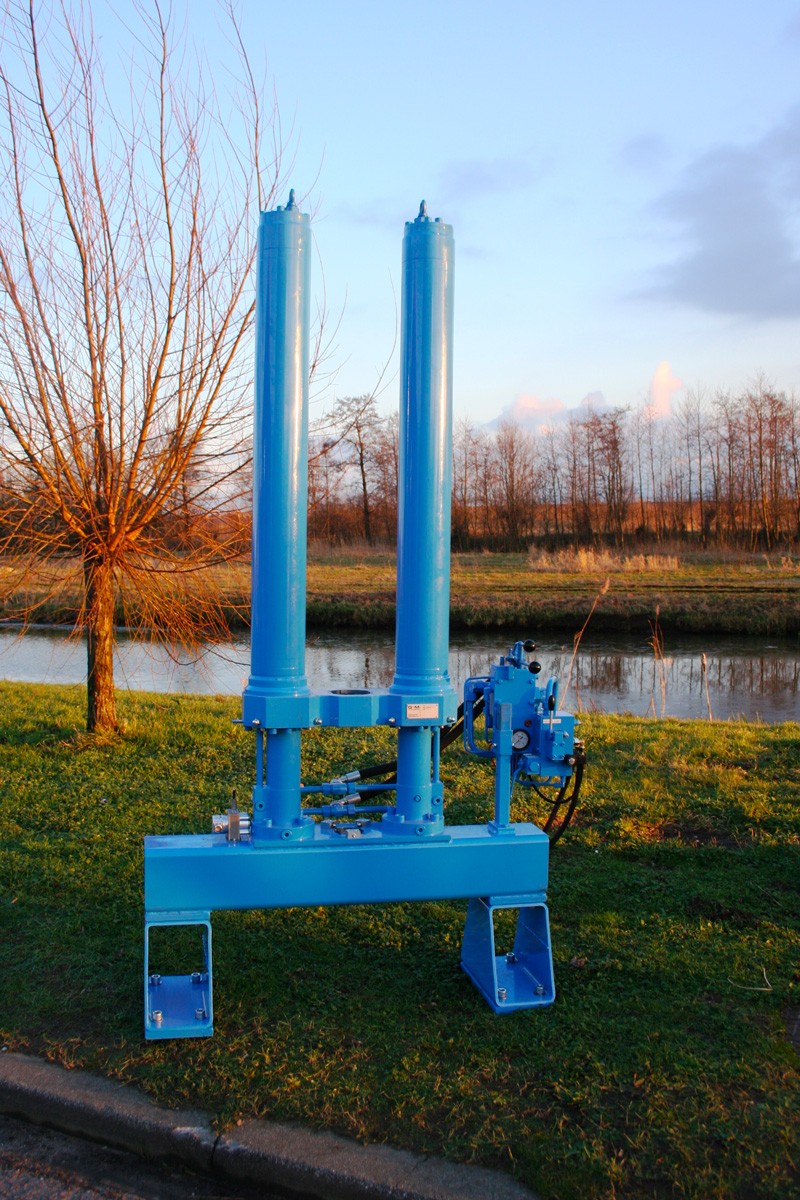

Le Pénétromètre statique 200kN sur châssis est une unité polyvalente procurant une large gamme d’applications. Sa conception assure une protection complète contre les chocs (lors des manipulations de tiges) à travers deux cylindres de protection renforcée recouvrant les vérins de poussée. Ces-derniers ne peuvent donc pas être endommagé et cela élimine également les risques de fuites hydrauliques.

L’espace entre chaque vérin a été élargi pour faciliter les manipulations de tiges. Un pont de poussée /traction robuste, solidaire aux cylindres de protection, permet l’utilisation de tous les modèles de frein de poussé/traction, que ce soit en version hydraulique ou mécanique (pour tests CPT électriques) et têtes de mesure (pour tests CPT mécaniques). Le frein de tige hydraulique, intégré à la poutre de sondage, est parfaitement adapté pour tous les essais de pénétration statique et notamment pour les essais sur barge ainsi qu’en sol peu résistant pour une meilleure productivité et éviter la perte du train de tiges et du cône dans le sondage.

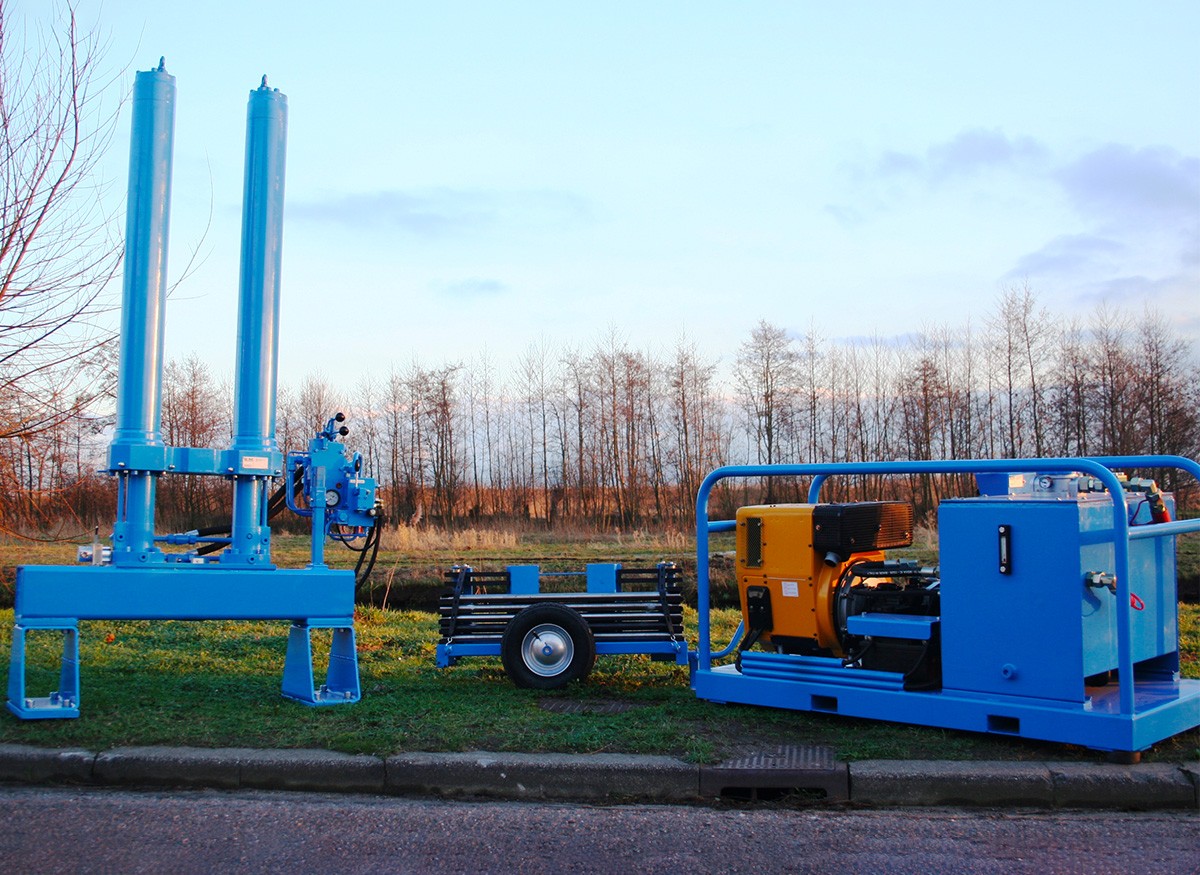

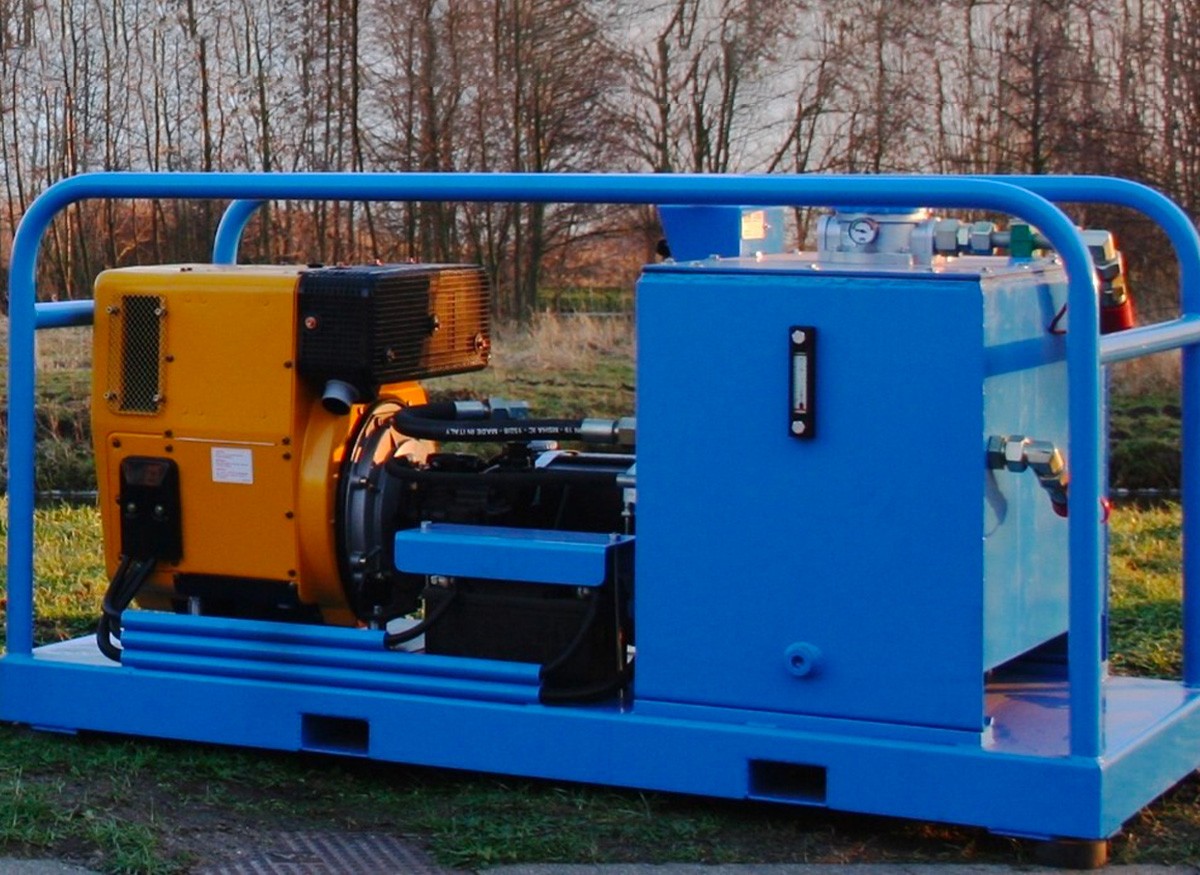

Le châssis du pénétromètre permet une installation simple et rapide sur tout type de support: barge, camion, remorque ou seul (système de fixation additionnel en option). Le pénétromètre est alimenté par un moteur diesel insonorisé Hatz, monté sur châssis séparé rigide permettant un transport sûr et aisé par grue ou engin élévateur. Cette centrale est relié au pénétromètre par des flexibles à couplage rapide (push pull).

Tout cet équipement représente aussi la base du nouveau modèle de pénétromètre 200kN remorque Ainsi l’adaptation de cet équipement sur la remorque peut se faire ultérieurement en toute facilité.

LES AVANTAGES

Adapté pour montage sur tout type de support
Essai CPT jusqu’à 200kN
Frein de tige hydraulique intégré.

CHAMPS D’APPLICATION

• Test CPT électrique et mécanique
• Prise d’échantillon (carottage) par fonçage.

ÉQUIPEMENTS

2 vérins hydrauliques avec cylindres de protection de course 1150 mm
Panneau de commande hydraulique monté sur console à côté du pénétromètre
Poutre d’ancrage robuste
Frein de tige hydraulique intégré à la poutre de sondage.

MOTORISATION

Moteur diesel HATZ 9,5 kW.

PERFORMANCES

Capacité poussée / traction : 200 kN
 Vitesse de poussée calibrée à 20 mm / sec pour tests CPT
Vitesse (hors charge) 90 mm /sec en montée et 130 mm / sec en descente
Vitesse de poussée pouvant être calibré entre 15 - 25 mm / sec pour tests CPT
Vitesse (hors charge) 140 mm /sec en montée et en descente.

OPTIONS

Système d’acquisition de données (nécessaire pour tests CPT électriques)

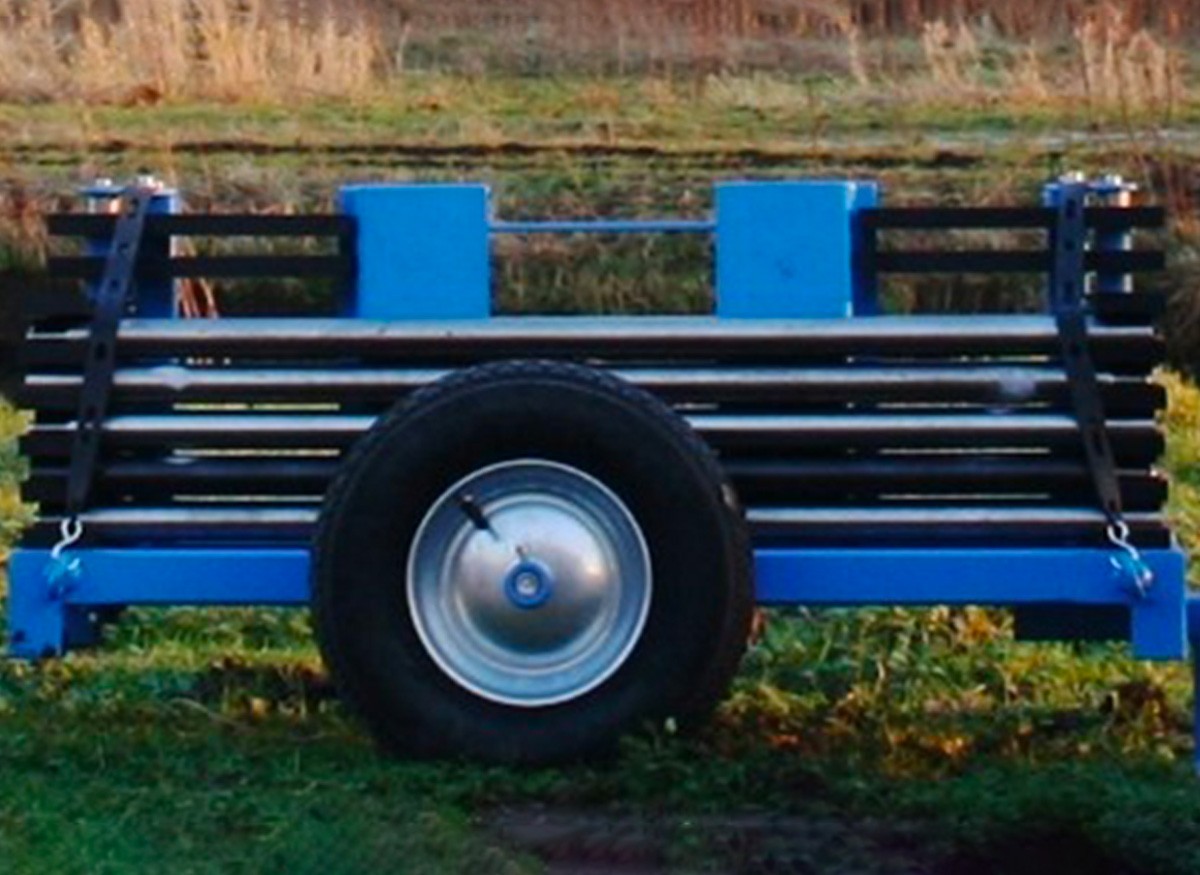

Rack à tiges CPT avec bras articulé pour chaque tranche (pour préparation des tiges avec câble), intégré sur chariot de transport sur roues.
