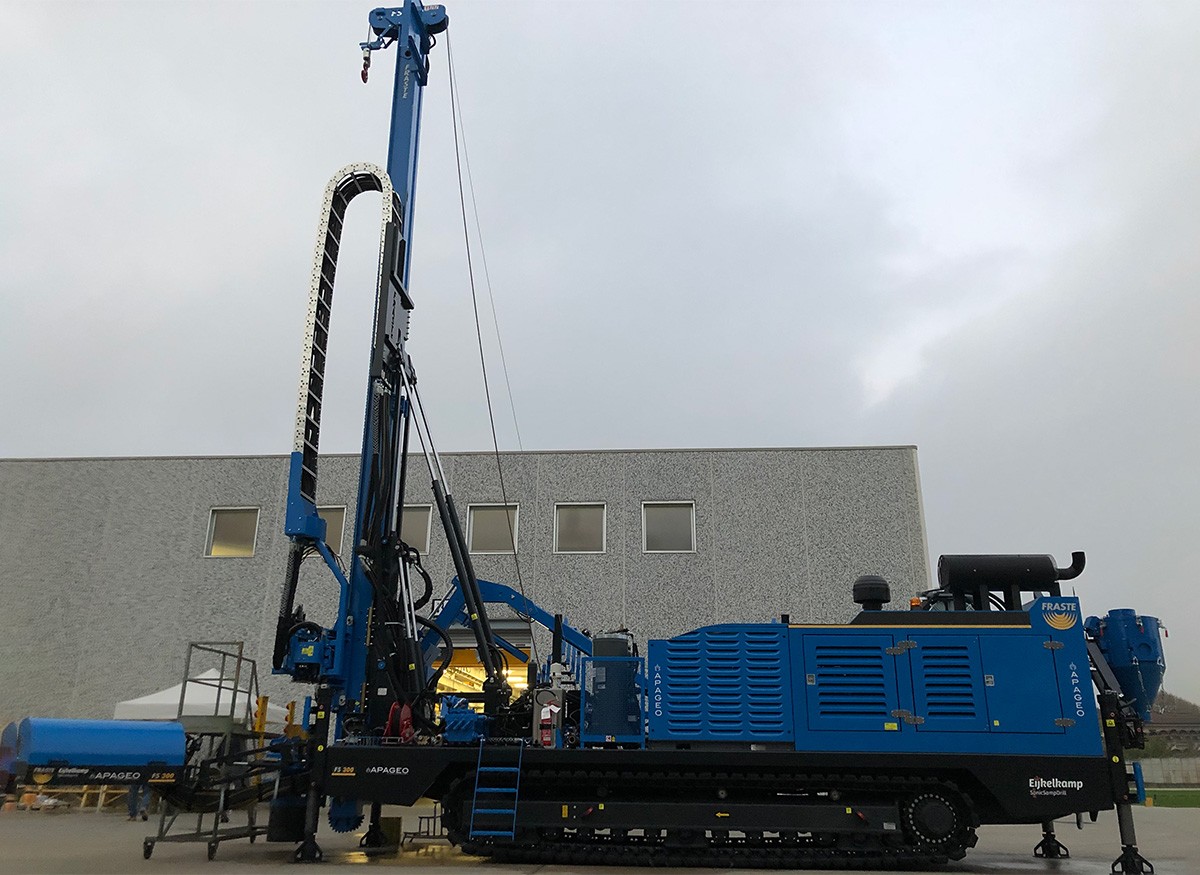

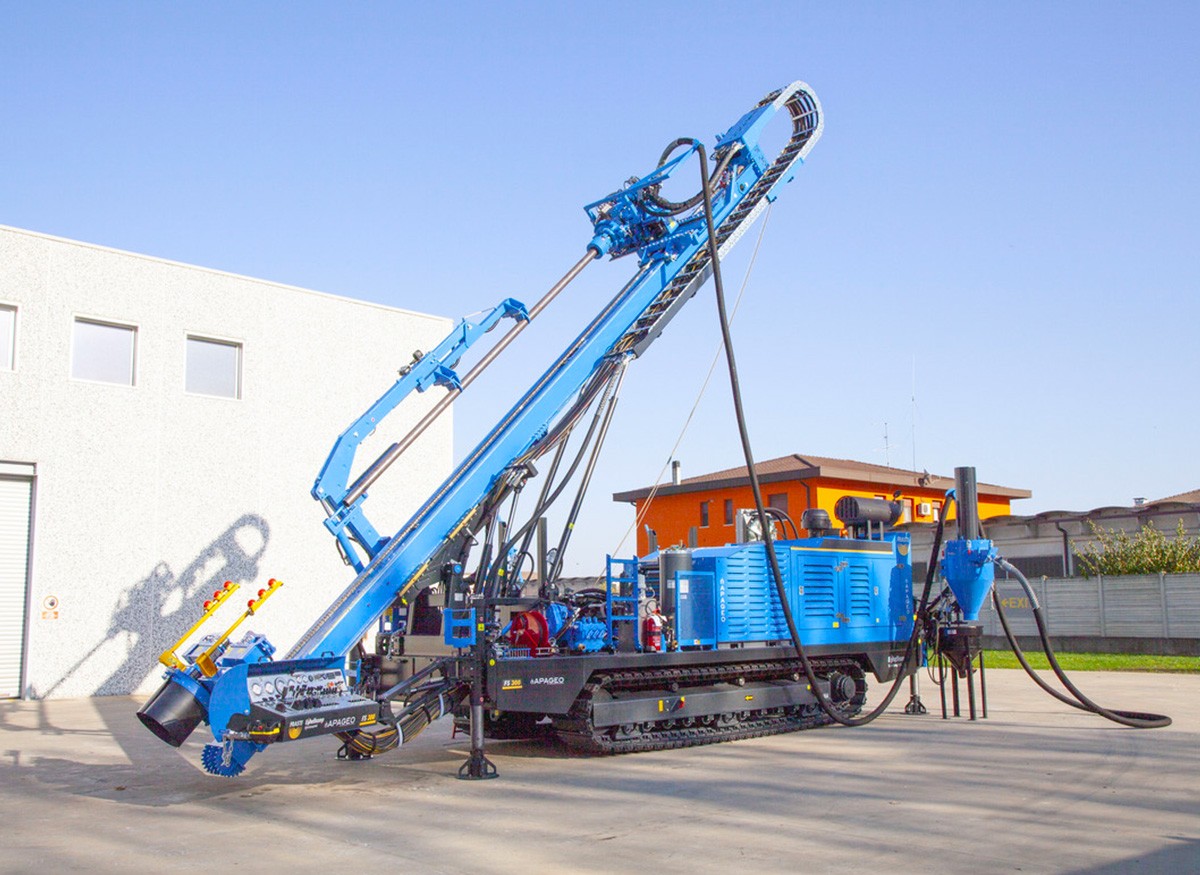

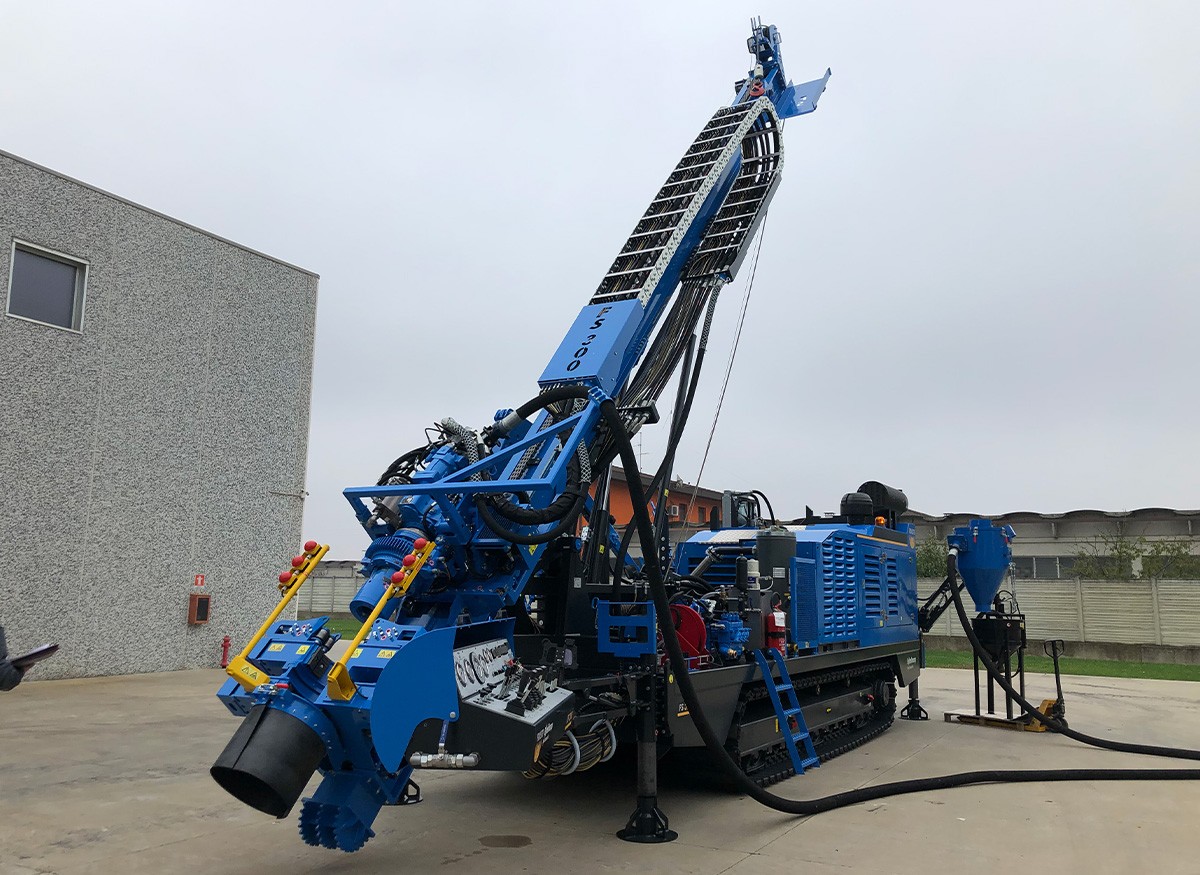

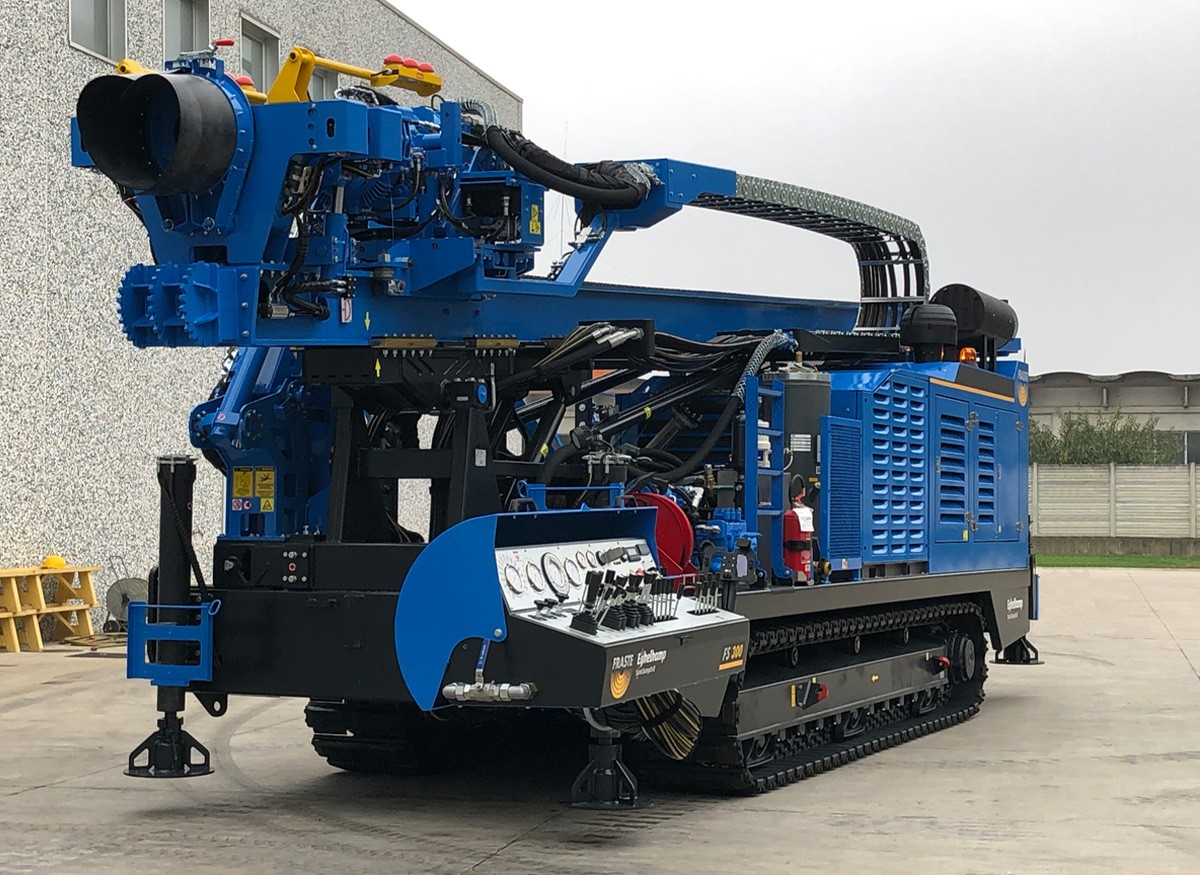

Foreuse Apafor® 800 Multipurpose FS300-Explo
Sondeuse multifonctionnelle (multipurpose) pour forages profonds à la fois en RC à l’air et en carottage, idéale pour exploration minière de haute productivité.
La sondeuse Apafor® 800 Multipurpose FS300-Explo est une machine de forage créée en étroite collaboration avec deux autres partenaires spécialisés en forage pour offrir la foreuse multifonctionnelle (RC & carottage) la plus complète et la plus performante du marché. Cette foreuse est également adaptée pour forage rotary et marteau fond de trou ou encore forage à la tarière.
C’est ainsi une machine « 2 en 1 », là où habituellement 2 machines différentes sont nécessaires pour réaliser d’un côté des forages RC et de l’autre des carottages profonds. La Version standard est fabriquée pour réaliser des forages RC à environ 400 mètres et des carottages à plus de 1000 mètres (selon les diamètres définis). Cependant d’autres caractéristiques techniques peuvent être considérées pour des projets moins profonds et ainsi un coût réduit.
La configuration est également au choix : sur chenillard ou sur camion (toutes marques peuvent être considérées).
De très nombreux équipements additionnels intégrés sur la foreuse peuvent être proposés, et notamment divers systèmes de manipulation hydrauliques pour tiges et tubes, ainsi qu’une pluralité d’options notamment l’intégration sur le châssis d’un compresseur et/ou cyclone RC.
LES AVANTAGES
Foreuse multifonctionnelle la plus complète et la plus performante du marché
Configuration sur camion (tout type, tropicalisé sur demande) ou chenillard
Multitudes d’équipements additionnels intégrés et options pour une unité complètement autonome à la fois pour les forages RC et les carottages
Plusieurs systèmes de manipulation offrant haute productivité, confort et sécurité des opérateurs.
CHAMPS D’APPLICATION
Grâce à ces caractéristiques uniques, cette sondeuse a plusieurs domaines d’applications possibles :
- Forage RC à l’air
- Forage carottés à l’eau/boue
- Forage rotary
- Forage marteau fond de trou
- Forage à la tarière.
CHÂSSIS ET ÉQUIPEMENTS
Châssis mécano-soudé intégré au porteur
4 vérins hydrauliques de stabilisation
Contrôle sur pupitre de commande intégré ou sur bras articulé ou en option sur radiocommande
MOTORISATION
Puissance : 304 CV (sans option compresseur embarqué) ou 630 CV (avec option compresseur embarqué)
6 cylindres, turbocompressé avec aftercooler (post-refroidisseur)
Pour les marchés hors Europe : Moteur Stage III A, tiers 3 (adapté aux environnements tropicaux).
PERFORMANCES
Couple : 0 à 1361 daNm
Vitesse : 0 à 1 250 tr/min
Force de traction : 18 000 daN
Vitesse de translation du chariot de tête : 40m/min.
AUTRES PERFORMANCES POSSIBLES SUR DEMANDE.
PRINCIPALES SPÉCIFICITES TECHNIQUES STANDARDS
(Certaines pouvant être adaptées et/ou retirées sur demande)
Mât de forage pour utilisation de tiges/tubes de 6m (mât inférieur possible si souhaité)
Système de contrôle hydraulique de la poussée / traction avec diverses valves d’ajustement et de sécurité ainsi qu’une mémorisation de la force de poussée
Translation latérale hydraulique sur la gauche et sur la droite et dispositif d'inclinaison hydraulique pour Tête de forage à travers deux vérins hydrauliques
Kit de conversion pour forage RC, avec système de mandrin hydraulique pour manutention tiges RC. Double frein de tiges avec Ensemble guidage et centrage hydraulique via cylindres montés au-dessus du frein supérieur pour améliorer les sondages inclinés
Système de protection d'éjection de sédiments et de poussière
Treuil de manœuvre de 7 700 daN sur la 1ère couche, Vitesse : 60 m/min, câble de 50 mètres
Treuil Wireline de Capacité 800 daN sur la 1ère couche, Vitesse : 240 m/min, Cable de 1000 mètres
Pompe d'injection Triplex à piston FMC pour eau et boue de forage : Débit : 200 litres / minute - Pression : 70 bars
Pompe d'injection haute pression à piston : Débit : 15 Litres/min - Pression : 150 bars - Avec flexible 10m et pistolet
Système de manipulation hydraulique automatique pour tiges ou tubes, muni de pinces hydrauliques avec vannes de sectionnement et accumulateurs pour maintien solide et sécurisé des tiges ou tubes, combiné à un rack à tiges (configuration standard pour 40 tiges 4''1/2 RC de 6.00m, autre sur demande)
Version standard pour forages verticaux et en additionnel pour sondages inclinés (avec mémorisation de la position du bras hydraulique selon l’inclinaison).
PRINCIPALES OPTIONS
Système additionnel de bras télescopique pour le Système de manipulation hydraulique automatique avec déport latéral (500mm) et abaissement plus large (800mm au sol) pour manutention et chargement des tiges/tubes non stockés sur le rack de la foreuse.
Compresseur embarqué, incluant :
- Chassis plus long et plus large pour intégration du compresseur
- Moteur foreuse de 630 CV (au lieu de 304 CV) pour alimenter la foreuse et le compresseur
- Compresseur d'air standard : Débit : 27 000 l/min
- Pression : 30 bar (autres possibilités sur demande)
- Graisseur de ligne à lubrificatyion ajustable.
Cyclone complet pour forages RC, intégré sur foreuse, installé sur bras tournant à 180° et ajustable hydrauliquement en hauteur.
Déflecteur RC pour séparation cuttings et échantillonnage.
Système de gestion et d’enregistrement des paramètres de forage Explofor® et Geobox® Pompe d’injection Quadruplex à piston FMC pour eau et boue de forage.
Des options et caractéristiques techniques spécifiques différentes des possibilités ci-dessus peuvent également être proposées.
