Matériels CPT(u) (cones, tiges et accessoires)

APAGEO offre avec sa large gamme de pénétromètres statiques tous les équipements nécessaires pour réaliser les tests CPT(u) aussi bien en tests mécaniques qu’électriques. Les équipements pour essais CPT spécifiques tels que SCPT (sismique), scissomètre CPT etc… sont également disponibles. Tout ceci aussi bien pour les travaux terrestres que near/offshore. La gamme complète est strictement conforme aux normes internationales en vigueur.

Extrait Catalogue Général - Pénétromètres statiques Fiche Technique - Cône électrique CPT Fiche Technique - Cônes digitaux Fiche Technique - Cônes mécaniques Fiche Technique - Tiges et réducteurs de friction

Demander un devis pour ce produit

L’efficacité et la fiabilité des essais au pénétromètre statique réside à la fois dans l’utilisation de matériels de mesure de précision (cônes et acquisition) et dans la qualité des tiges, réducteurs de friction et autres accessoires mis en œuvre. Nos matériels vous garantissent les meilleures performances pour vos sondages CPT tout en écartant les risques de perte de matériel durant les essais.

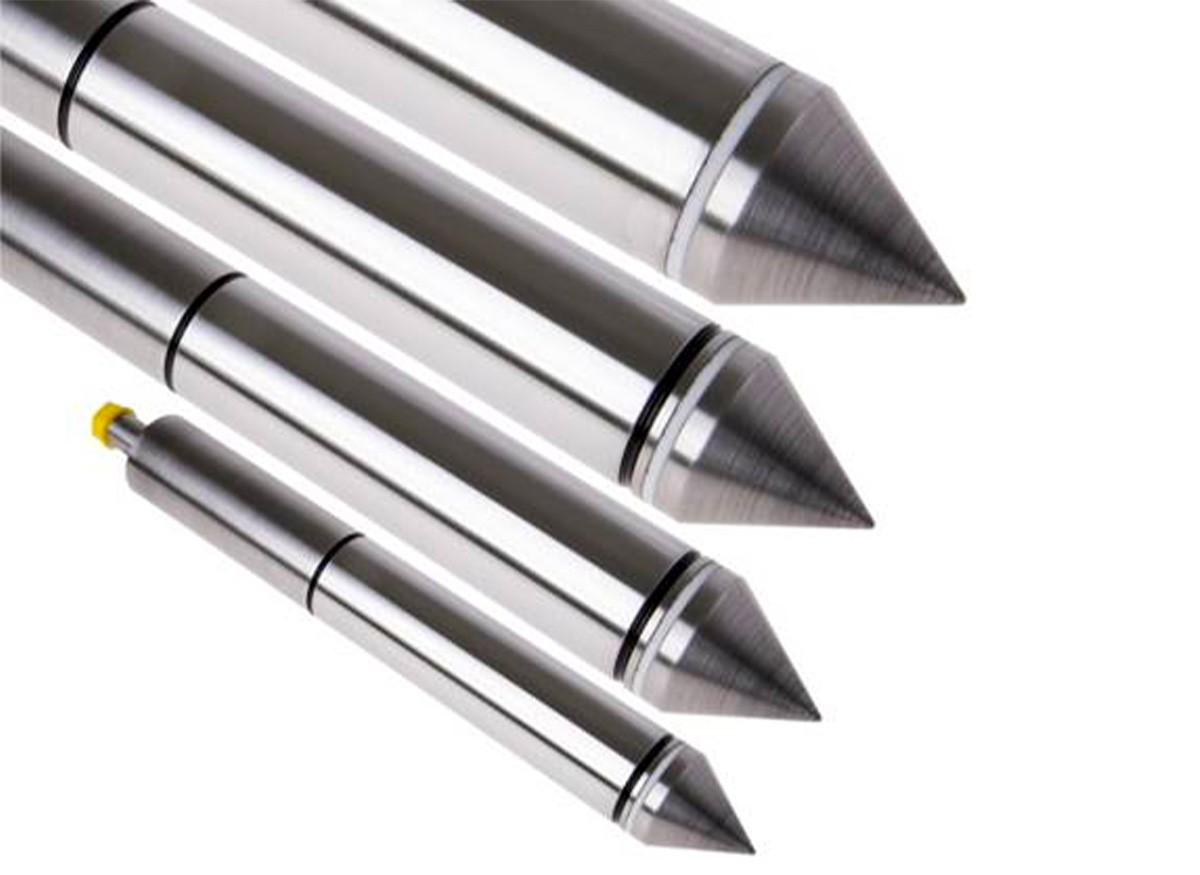

Cônes / Pointes CPT(u) électriques – Piezocône

Les cônes (pointes) CPT électriques, de type compression ou soustraction (section 10 cm² ou 15 cm²), représentent la méthode de mesure la plus avancée pour les essais CPT. Les mesures sont beaucoup plus précises que celles des cônes mécaniques, les cellules de pression étant bien plus sensibles. De plus, la méthode électrique permet d’enregistrer in-situ la résistance en pointe (qc), le frottement latéral (fs) et l’inclinaison (i) et bien qu’en option mais très souvent requis la pression interstitielle (u). Les cônes peuvent aussi mesurer d’autres paramètres comme la température (T) ou la conductivité électrique, et peuvent être munis d’adaptateurs pour mesures environnementales ou sismiques. Tous les cônes sont livrés dans une valise de transport spécifique pour une protection optimale.

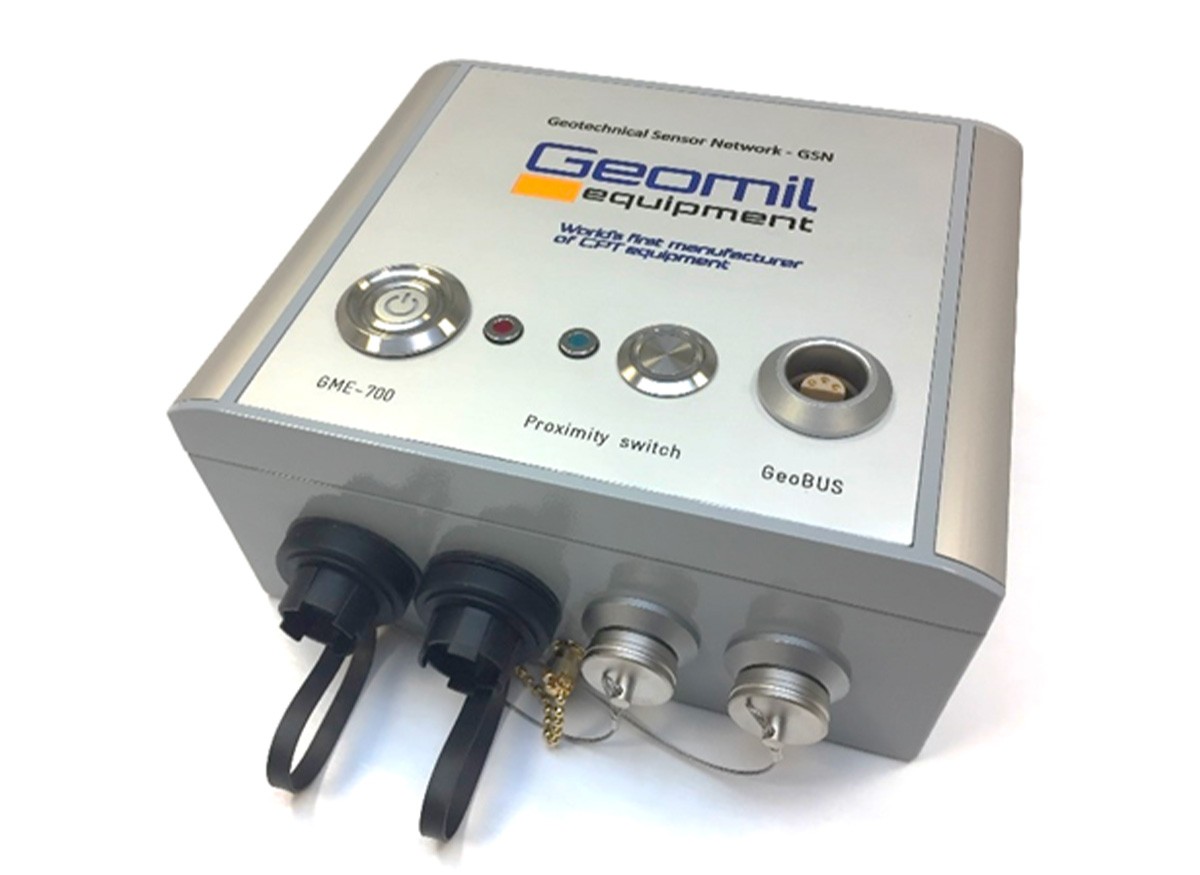

Les données sont mesurées avec le système d’acquisition dédié, en version portable ou intégré à une cabine CPT.

Cônes mécaniques

Bien que les mesures réalisées au piézocône soient bien plus précises et permettent d'enregistrer d'autres paramètres, la méthode mécanique est encore utilisée en raison de sa simplicité, de la robustesse du matériel, et de son coût modéré. En particulier dans les sols durs ou hétérogènes (par exemple des couches de graviers ou de roche), la méthode mécanique est préférée simplement du fait de l'impossibilité d’utiliser un cône électrique dans un tel environnement.
Un cône mécanique peut être soit un cône à manchon simple (aussi appelé cône hollandais), permettant de mesurer la résistance en pointe et la résistance totale, soit un cône à manchon de friction (aussi appelé cône Begemann), utilisé pour mesurer la résistance en pointe, le frottement latéral, et la résistance totale.
Les données sont mesurées avec une tête de mesure hydraulique ou en option une tête électrique relié au même système d’acquisition de données utilisé pour les cônes électriques.

Tiges et accessoires

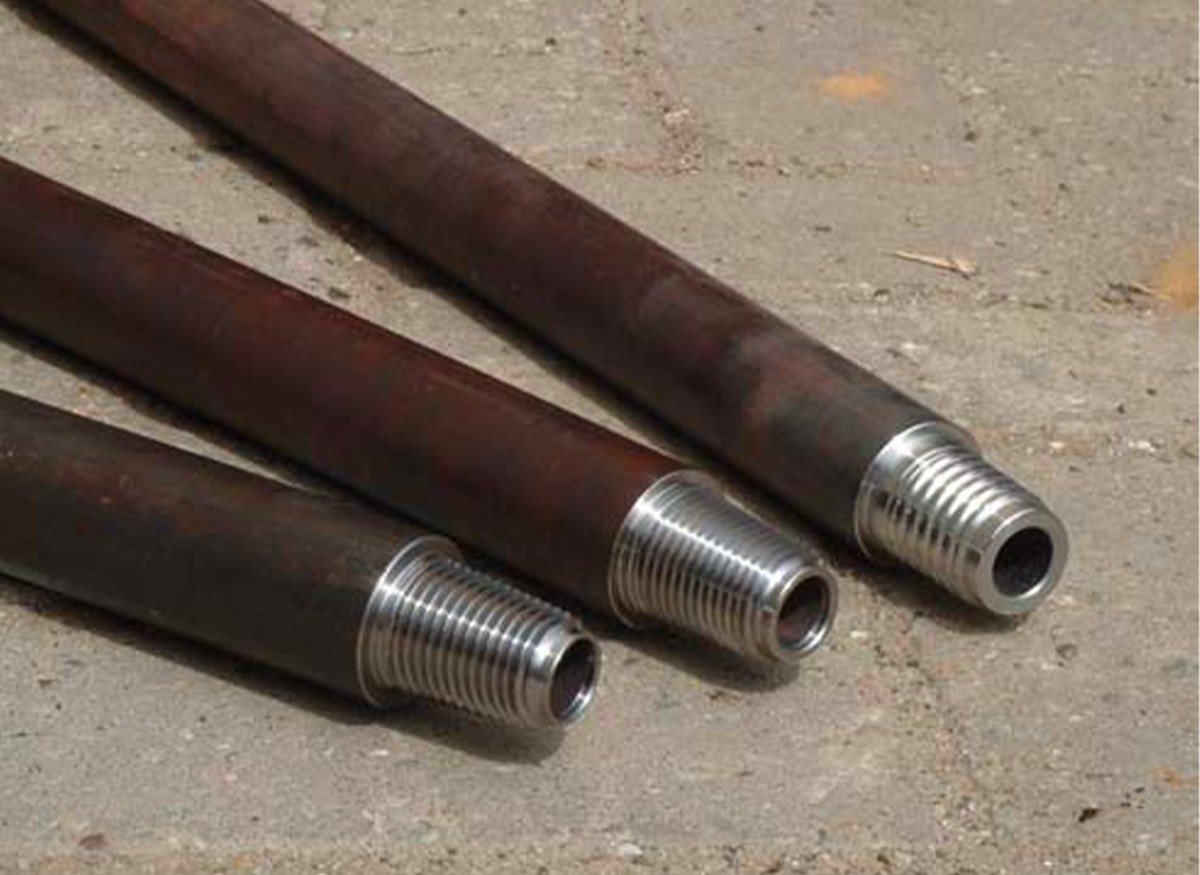

Nos tiges CPT ont des dimensions standardisées et l'acier utilisé assure la meilleure qualité ainsi que les tolérances les plus faibles en termes de fabrication. Au cours de la production, cinq contrôles de qualités permettent de garantir constamment la conformité du matériel en termes de tolérance, dureté et dimensions selon les normes en vigueur.

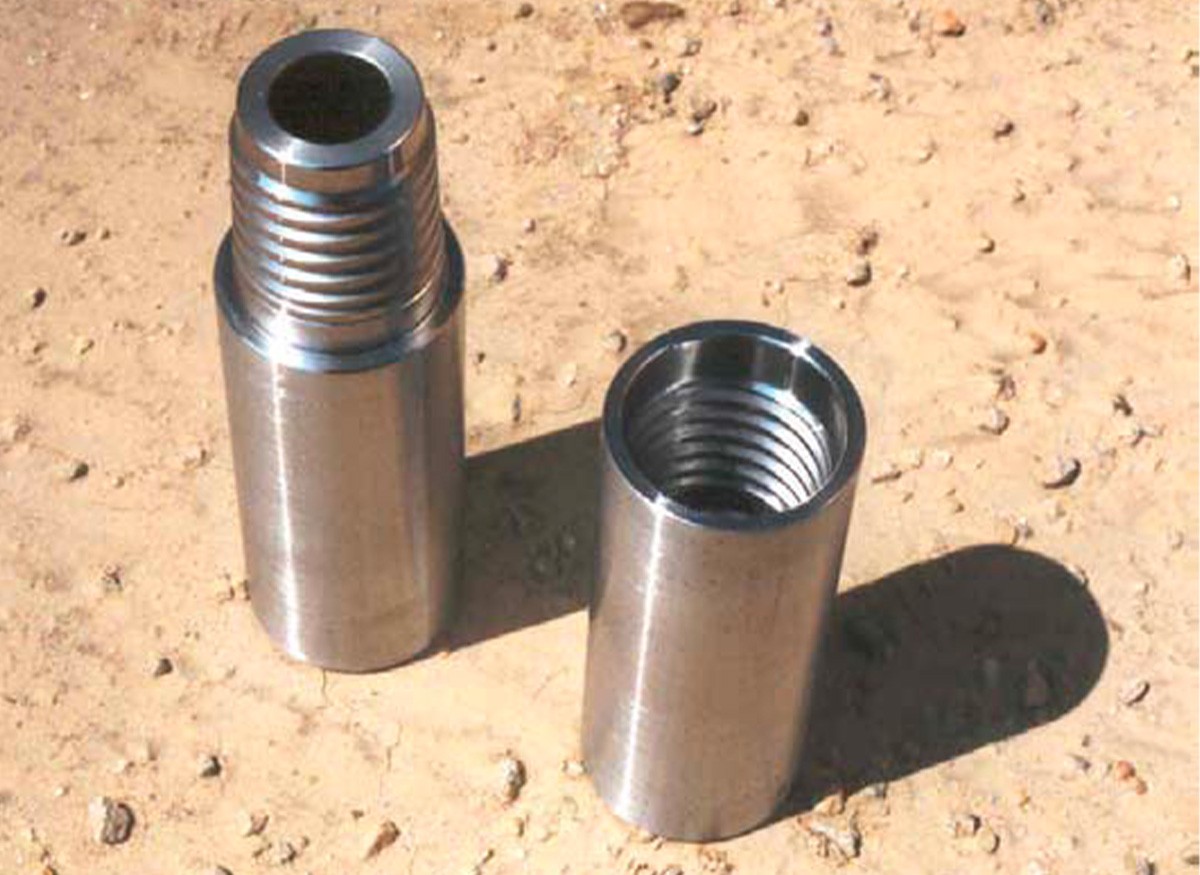

Les tiges peuvent être proposées avec un filetage standard ou HVY (moins de risque de dévissage pour sondages near/offshore) ou bien avec le filetage "Speedlock" conçu pour un serrage/desserrage plus rapide dans le but d’accroître la productivité sur site. 2 tours ½ seulement sont nécessaires pour serrer ou desserrer les tiges et raccords, contre 7 tours avec les filetages standards. De plus, ce filetage de par sa conception réduit considérablement les risques d'encrassement et de détérioration et offre une résistance accrue (environ 20% en plus) par rapport aux filetages conventionnels, permettant ainsi de minimiser considérablement le risque de rupture sous des charges importantes. Les longueurs standards sont de 300, 500 et 1000 mm. Les raccords ainsi que les réducteurs de friction sont proposés avec tous ces types de filetages. Tout comme pour chaque type de filetage, une gamme complète d’équipement (raccords, réducteurs de friction, tourets de levage…) peut être proposée pour les tiges Speedlock.

LES AVANTAGES

Tout type d’essais CPT(u) réalisables
Données fiables et précises
Robustesse des équipements.

CHAMPS D’APPLICATION

Tests CPT mécaniques et électriques
Tests SCPT (sismiques)
Tests CPT spécifiques.
