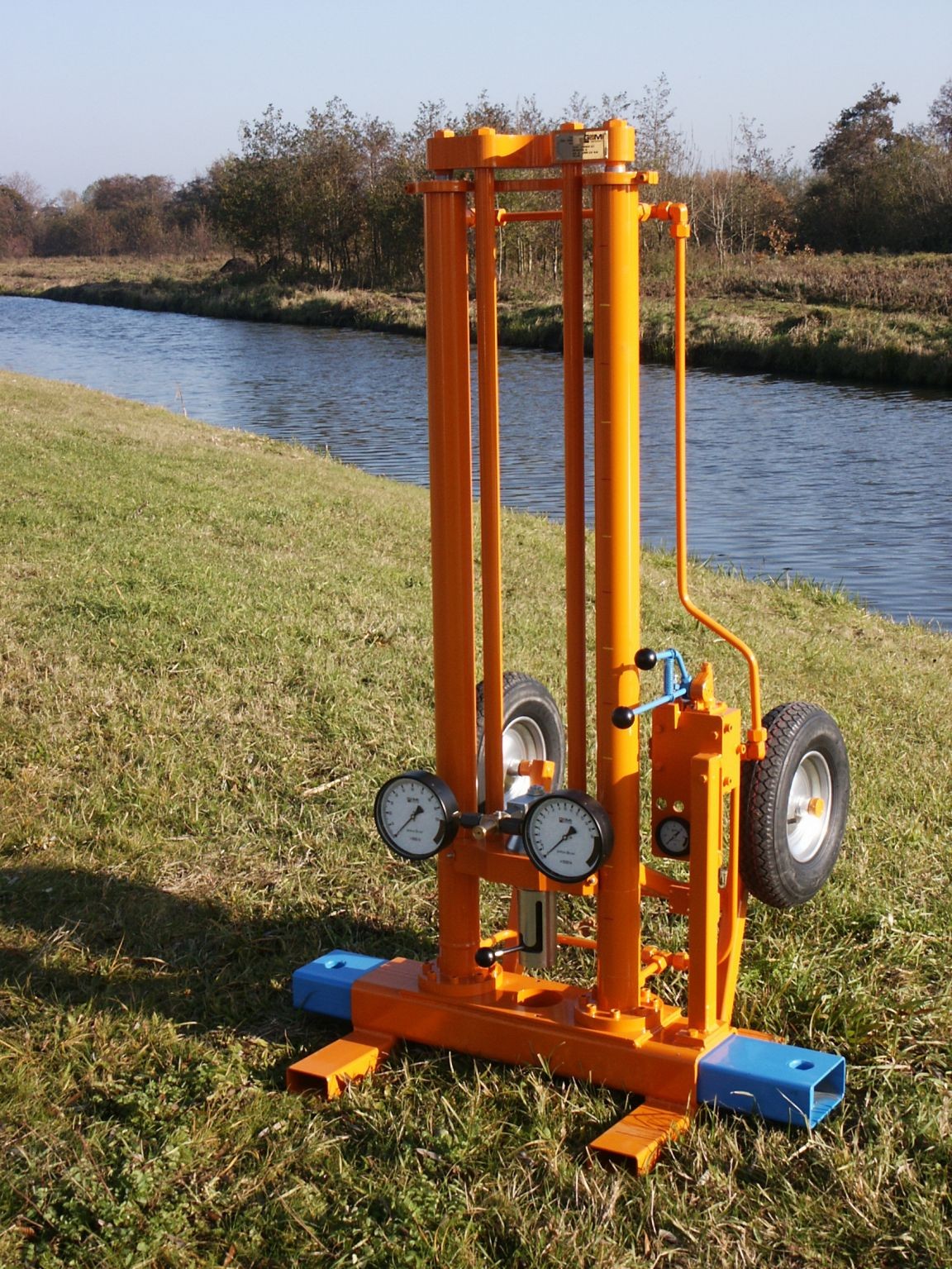

Pénétromètre statique 100kN sur roues FOX100

Le pénétromètre 100 kN FOX100 portable représente le modèle économique de la gamme des pénétromètres statiques permettant de réaliser des tests CPT mécanique et électrique. C’est la machine idéale pour débuter une activité de base en géotechnique avec un budget limité. Son faible encombrement et sa modularité permet en outre de pouvoir l’utiliser en zones confinées.

Ce pénétromètre est un équipement fiable, polyvalent et simple d'emploi. La conception de son châssis de poussée à double vérin permet l'utilisation de tous types de systèmes de mesure, tant mécanique qu'électrique, ainsi que de tous types de systèmes de poussée/traction. La course de 1175 mm permet d'utiliser tous les types de tiges CPT de longueur 1,0 mètre.

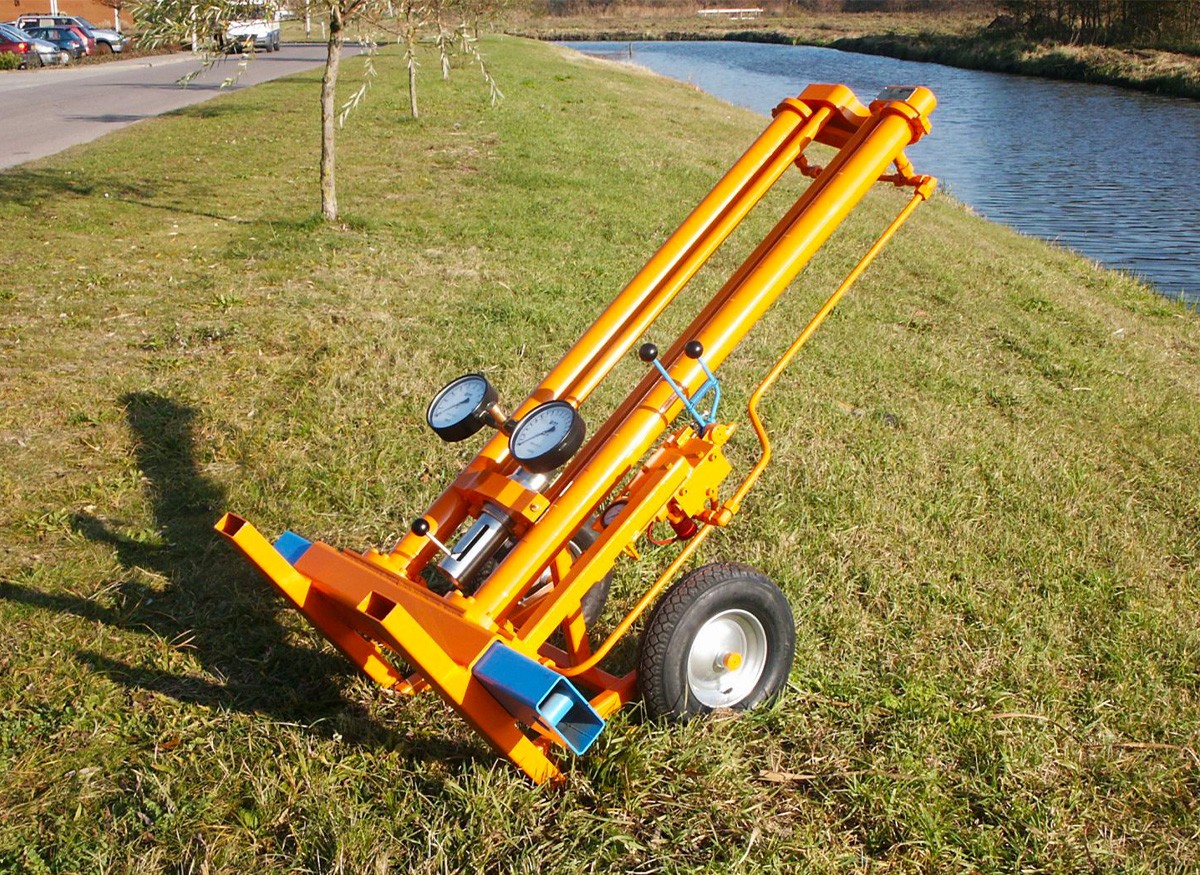

Le pénétromètre statique FOX100 est alimenté par sa centrale hydraulique indépendante, chacun étant monté sur un essieu à 2 roues pour faciliter le transport. La centrale hydraulique est proposée en version thermique, essence, diesel ou électrique.

Le pénétromètre peut être fixé au sol par deux (ou plus) poutres d’ancrage, qui sont mises en place grâce au système d’ancrage hydraulique Hygand. En outre, le pénétromètre peut également être fixé sur un autre support : camion, barge etc…

Un jeu de flexibles hydrauliques à connecteurs rapides (push-pulls) est utilisé pour connecter la centrale hydraulique soit au pénétromètre, soit au système d’ancrage Hygand, garantissant ainsi des manœuvres rapides et aisées.

L’ensemble complet peut être transporté dans un pick-up, une camionnette, une petite remorque etc… Et grâce à sa conception modulaire, tous les composants peuvent être manipulés et mis en place manuellement.

Un pont de poussée /traction robuste permet l’utilisation de tous les modèles de frein de poussée/traction (pour tests CPTu électriques) et têtes de mesure GeoMil (pour tests CPT mécaniques).

LES AVANTAGES

Fiable, polyvalent et simple d’utilisation
Modèle économique
Jeu de flexibles à connexion rapide.

CHAMPS D’APPLICATION

• Test CPT électrique et mécanique
• Prise d’échantillon (carottage) par fonçage.

ÉQUIPEMENTS

Pénétromètre statique avec panneau de commande hydraulique monté sur console
Centrale hydraulique avec moteur thermique (autonome)
Frein de tige hydraulique intégré à la poutre de sondage
Système d’ancrage hydraulique Hygand
2 poutres d’ancrage et 4 tarières d’ancrage (diamètres habituels : 430 ou 330mm).

MOTORISATION AU CHOIX

Moteur essence HONDA GX 390 (centrale hydraulique 100-P)
Moteur diesel HATZ 1850 (centrale hydraulique 100-D)
Moteur électrique ERIKS EMK B34-132 ALU (centrale hydraulique 100-E).

PERFORMANCES

Vitesse de poussée calibrée à 20 mm/sec pour tests CPT
Vitesse (hors charge) : 125 mm/sec en montée et 160 mm/sec en descente.

OPTIONS

Système d’acquisition de données (nécessaire pour tests CPT électriques)
Chariot de transport sur roues pour tiges CPT.
