Apadyn®
Apageo conçoit, développe et fabrique différents systèmes d’acquisition de données géotechnique. Découvrez Apadyn®, système d’acquisition pour pénétromètre dynamique lourd et contrôle de compactage selon la norme NF EN ISO 22476-2, NF EN ISO 22476-3, et NF P 94-063.
Demander un devis pour ce produit
Apadyn® permet l’acquisition de données d’un sondage en mode Pénétromètre Dynamique type PDB (enregistrement du nombre de coups selon la norme NF EN ISO 22476-2) ainsi qu’en mode contrôle de compactage (mesure de l’enfoncement par coup avec courbes enveloppes selon la norme NF P 94-063) et en mode SPT (détermination de la résistance à la pénétration selon la norme NF EN ISO 22476-3).
Le système de battage dynamique sur APAFOR® est certifié CER 100 GR0032. Ce système de battage et Apadyn® ont été développés pour pouvoir répondre aux exigences COFRAC.

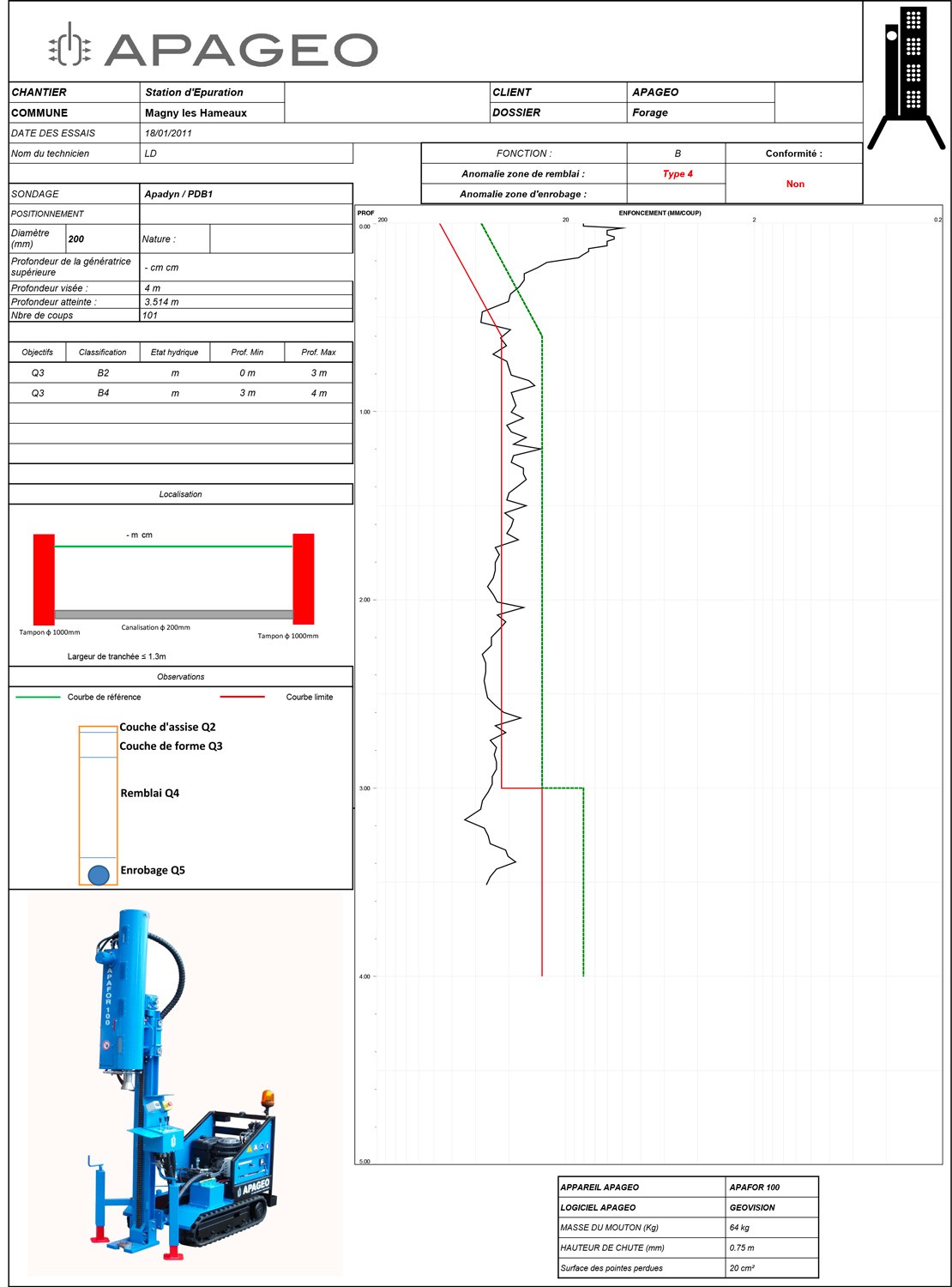

En mode contrôle de compactage, conformément à la norme NF P 94-063, les enregistrements sont réalisés en association avec la classification GTR. La GeoBOX® en lien avec l’Apadyn® affiche pendant l’essai le tracé du pénétrogramme avec les droites limites et de références, en simultanée, permettant une visualisation instantanée de l’essai en cours. A la fin de l’essai, la GeoBOX® propose la conformité ou non du point de sondage, conformément aux règles de détection d’anomalie définies dans la norme.
Les informations du sondage en cours (nombre de coups, profondeur, nombre de tiges, numéro de sondage etc...) sont également affichées pendant la réalisation de l’essai.

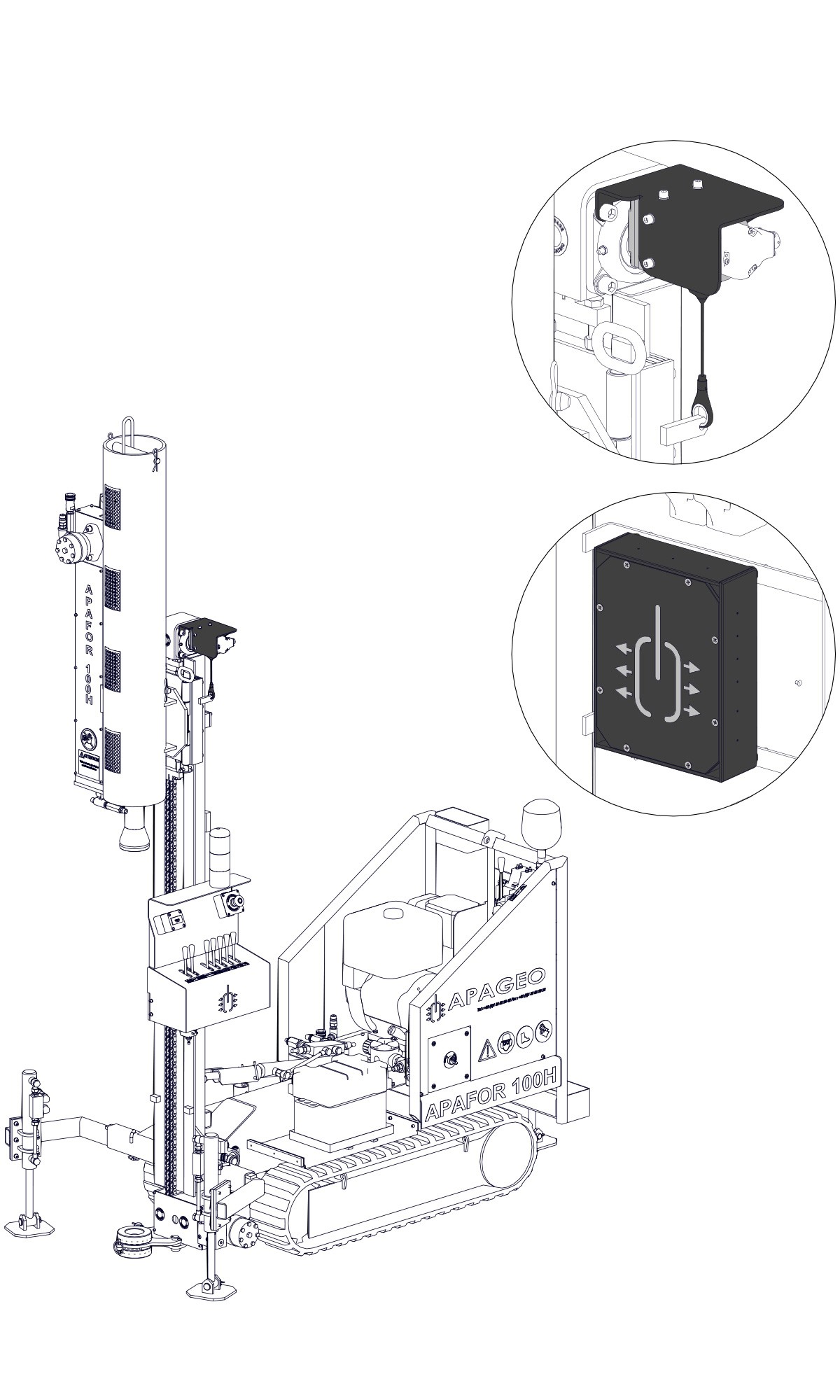

Le système Apadyn® peut être intégré en option à notre pénétromètre dynamique lourd APAFOR® 100 ainsi qu’à nos sondeuses APAFOR® disposant de l’option Pénétromètre. L’équipement peut aussi être installé sur tout type de pénétromètre hydraulique pour une utilisation en mode PDB ou SPT.
Le système est immédiatement opérationnel et vous permet un gain de temps précieux dans vos relevés pénétrométriques. Grâce au compte coups et à l’enrouleur particulièrement robuste, les résultats obtenus offrent une précision optimale.
Apadyn® enregistre les paramètres suivants :
- Nombre de coups et enfoncement par coup
- Profondeur visée et profondeur atteinte
- Enveloppe de compactage
- Position canalisation
- Localisation du point de sondage etc…
Les données enregistrées par Apadyn® sont directement exploitables par notre logiciel de traitement de données géotechniques GeoVISION® Module D. Les données sont transférées par clé USB ou système 4G.
ÉQUIPEMENTS

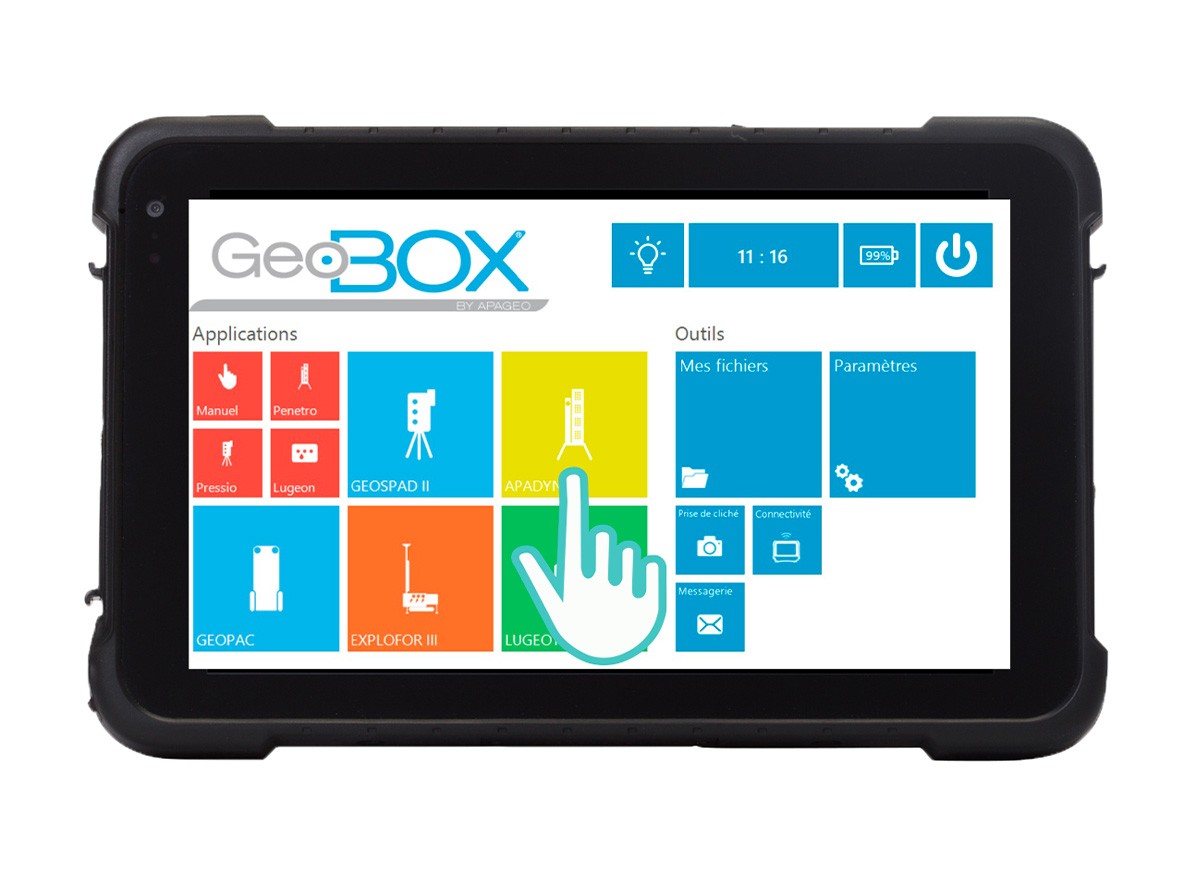

Unité centrale GeoBOX®
Boitier de centralisation
Enrouleur et capteur.
LES AVANTAGES
Certifié CER et développés selon les exigences COFRAC
Dispositif peu encombrant et rapide à installer
Acquisition de données en WIFI sur GeoBOX® (ou filaire si souhaité)
Visualisation instantanée du profil sur GeoBOX®
Transmission par 4G (en option).
OPTIONS
GPS
Inclinomètre.
