Poutre Benkelman
Apageo vous propose la Poutre de Benkelman avec différents modèles d’équipement pour réaliser vos essais de portance à la plaque et mesure de déflection de chaussée. Les ensembles sont livrés complets, prêt à travailler, et toujours avec la haute qualité reconnue des appareils de mesure In Situ Apageo.
La poutre de Benkelman est utilisée pour mesurer le déplacement vertical d’un matériau soumis à une contrainte. Elle est utilisée dans les essais suivants :
- L’essai à la plaque conforme aux normes NF P 94-117-1 et NF P 94 117-3
- La mesure de déflection sur chaussée selon la norme NF P 98-200-8.
Pour la mesure de déflection, la poutre est utilisée seule.
Les essais à la plaque nécessitent une plaque aluminium et un ensemble de chargement :

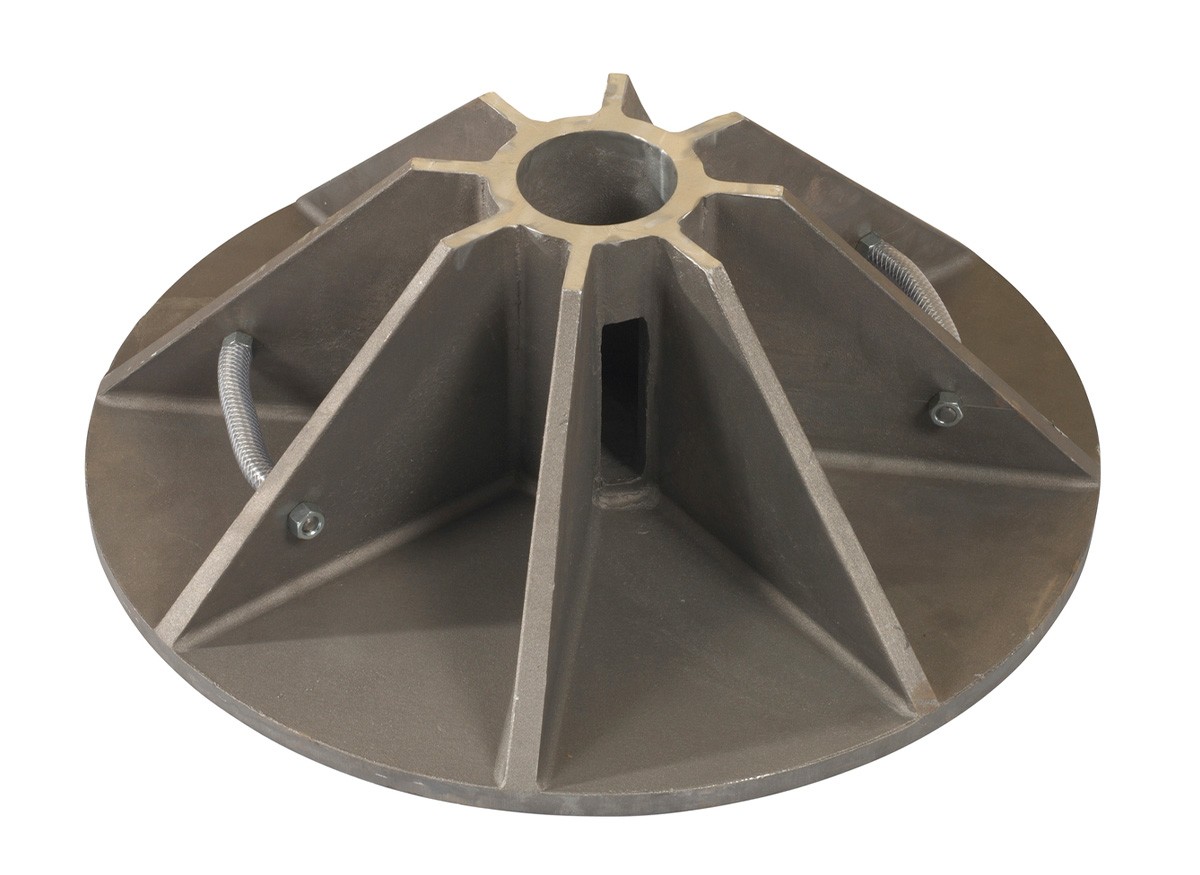

- La plaque aluminium fabriquée par Apageo est nervurée et munie de 2 poignées pour faciliter la manutention
- Les différents modèles d'ensembles de chargement sont proposés afin de répondre à tous vos besoins : Hydraulique manuel (avec option pompe électrique ou pneumatique) pour des essais facilités ou Mécanique manuel pour les budgets plus limités.
ÉQUIPEMENTS

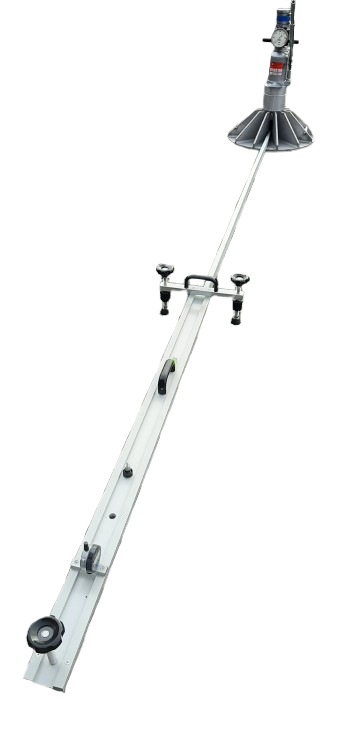

Poutre de Benkelman type LCPC complète avec coffret
- Châssis et fléau en Aluminium
- Longueur totale : 3.5m - rapport de bras de levier 2:1
- Pieds réglables et démontables - fléau en 2 parties facilement assemblables
- Axe de rotation monté sur roulements à billes
- Fournie avec un comparateur analogique de 25 x 0.01mm / Comparateur digital en option sur demande
- Livrée avec coffret bois de transport
Pour essais conformément aux normes NF P 94-117-1, 94-117-3 et 98-200-2

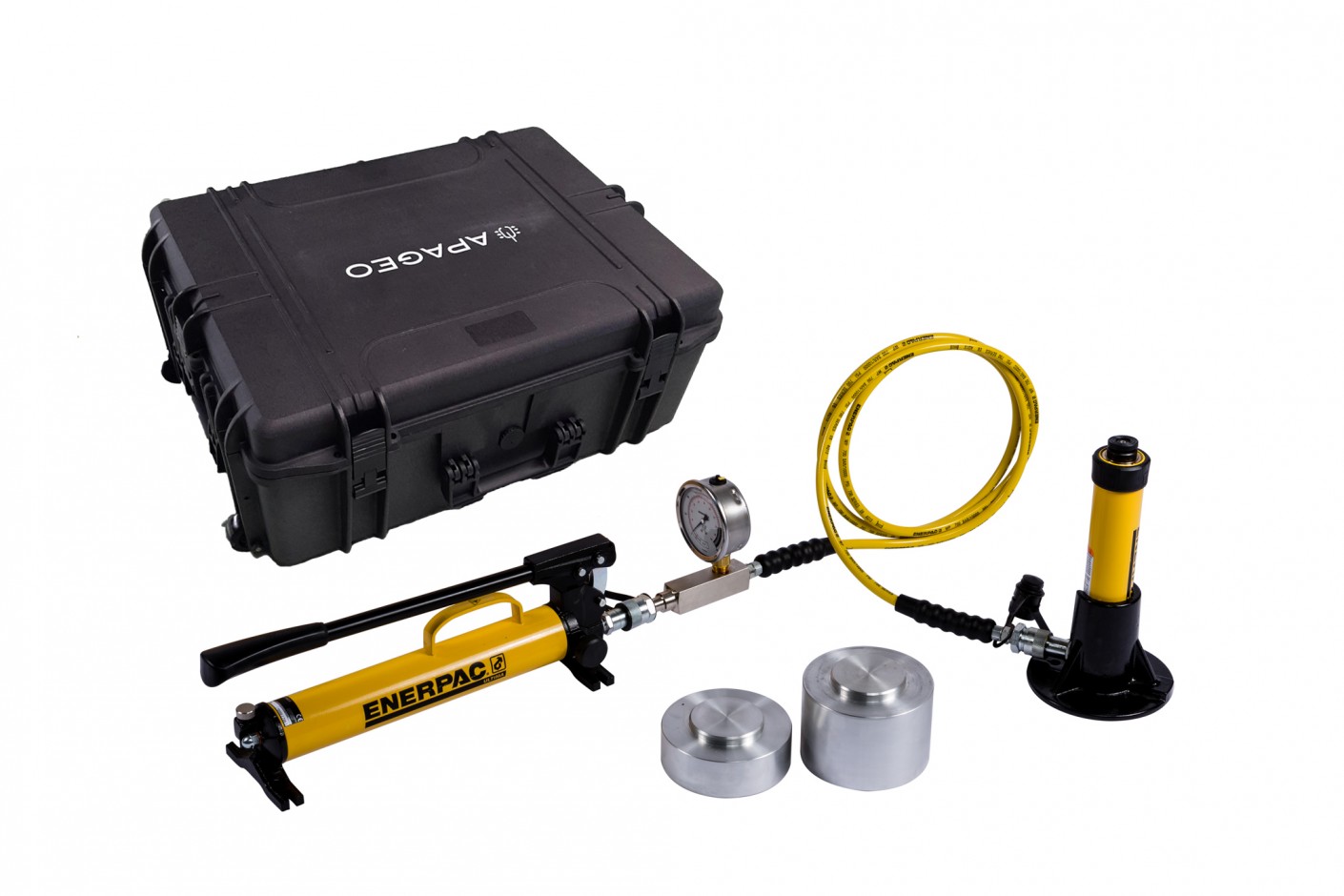

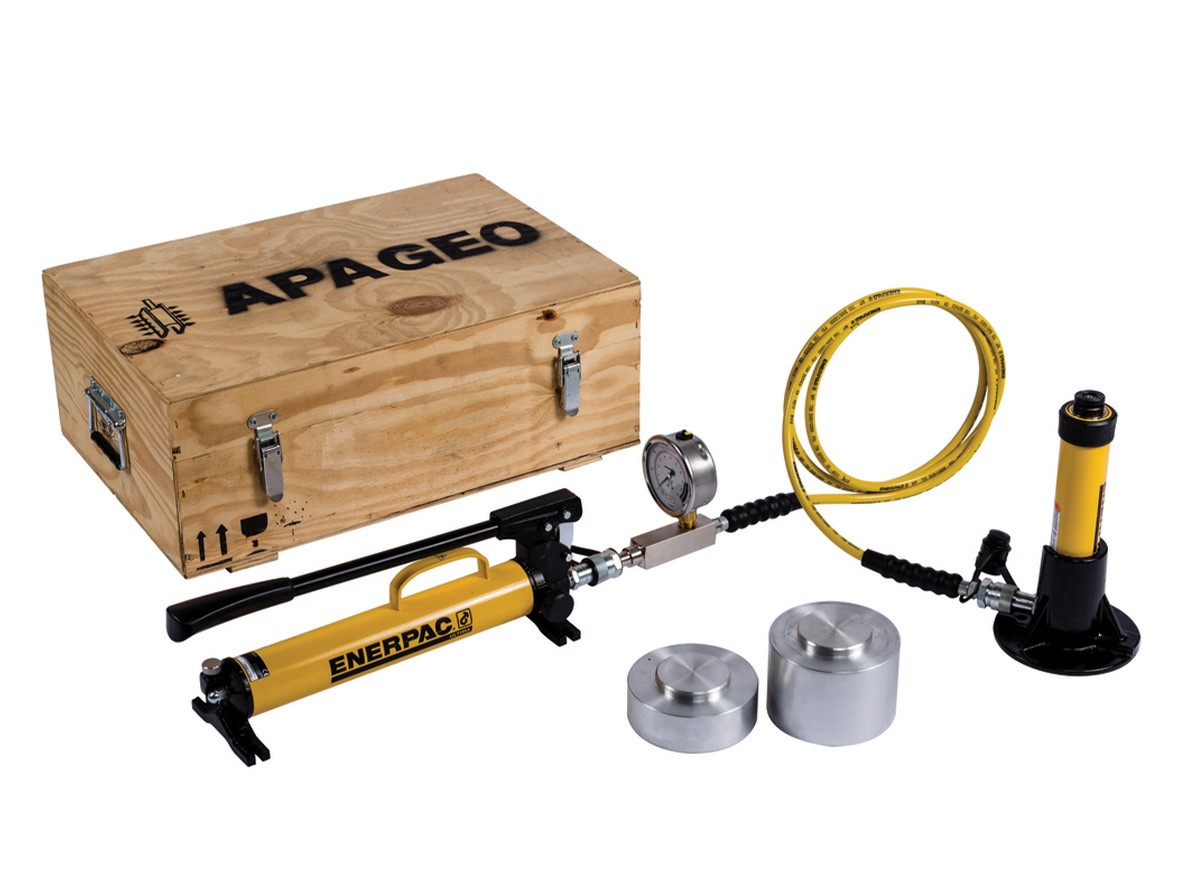

Ensemble de chargement manuel
- Modèle hydraulique (Existe aussi avec pompe électrique ou pneumatique)
- Vérin hydraulique, force 101 kN
- Course 203 mm avec embase de centrage et rotule intégrée
- Pompe à main avec manomètre analogique 90 kN avec flexible de 3.00 m
- Rehausses aluminium dans valise de transport renforcée à roulette type PELI®.

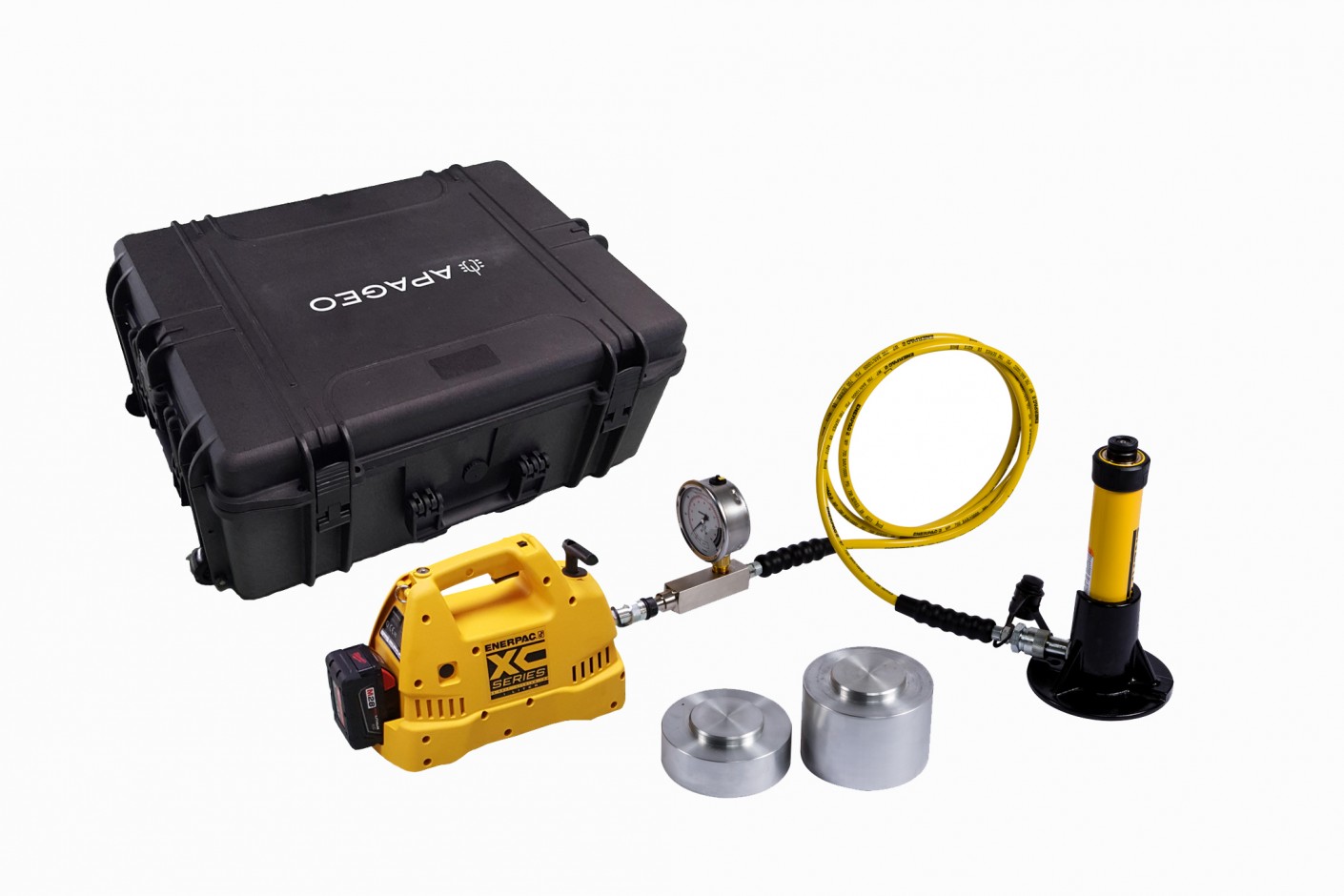

- En option, pompe électrique ou pneumatique

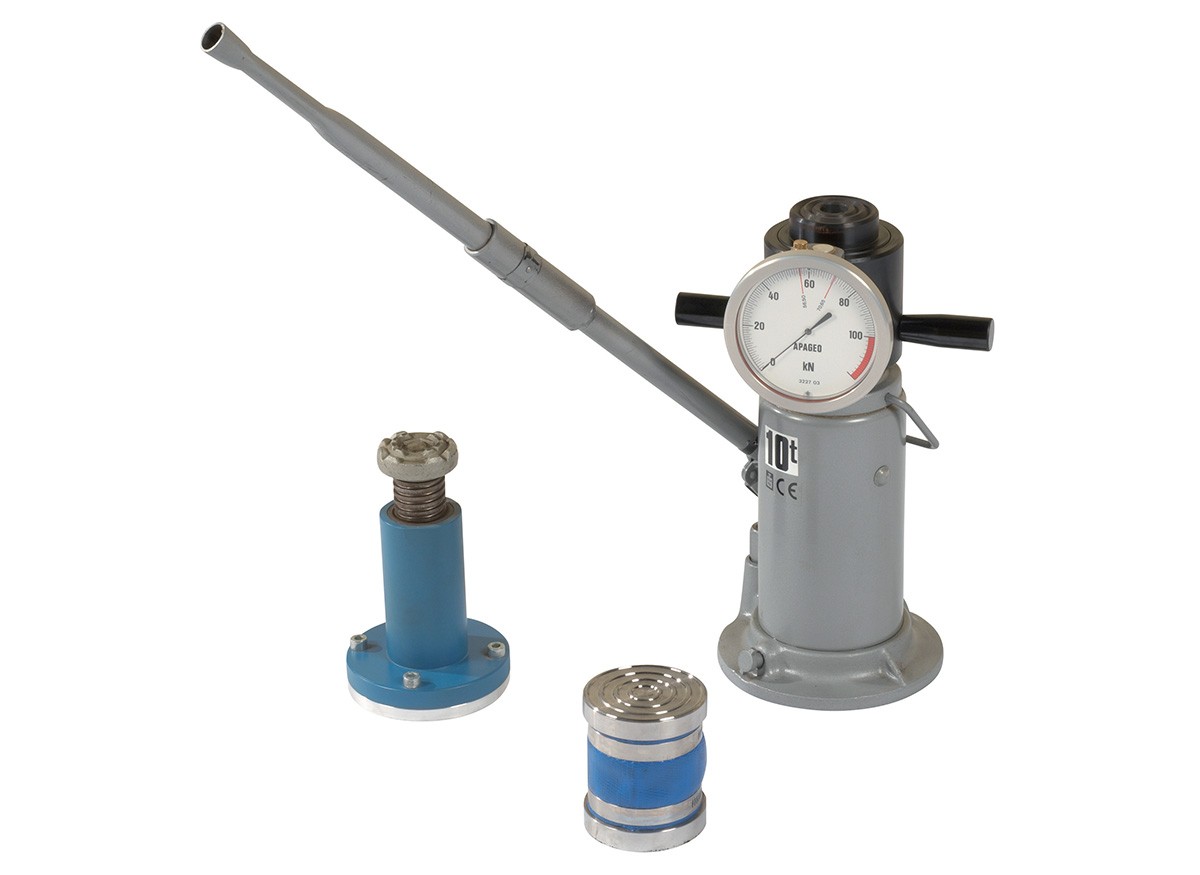

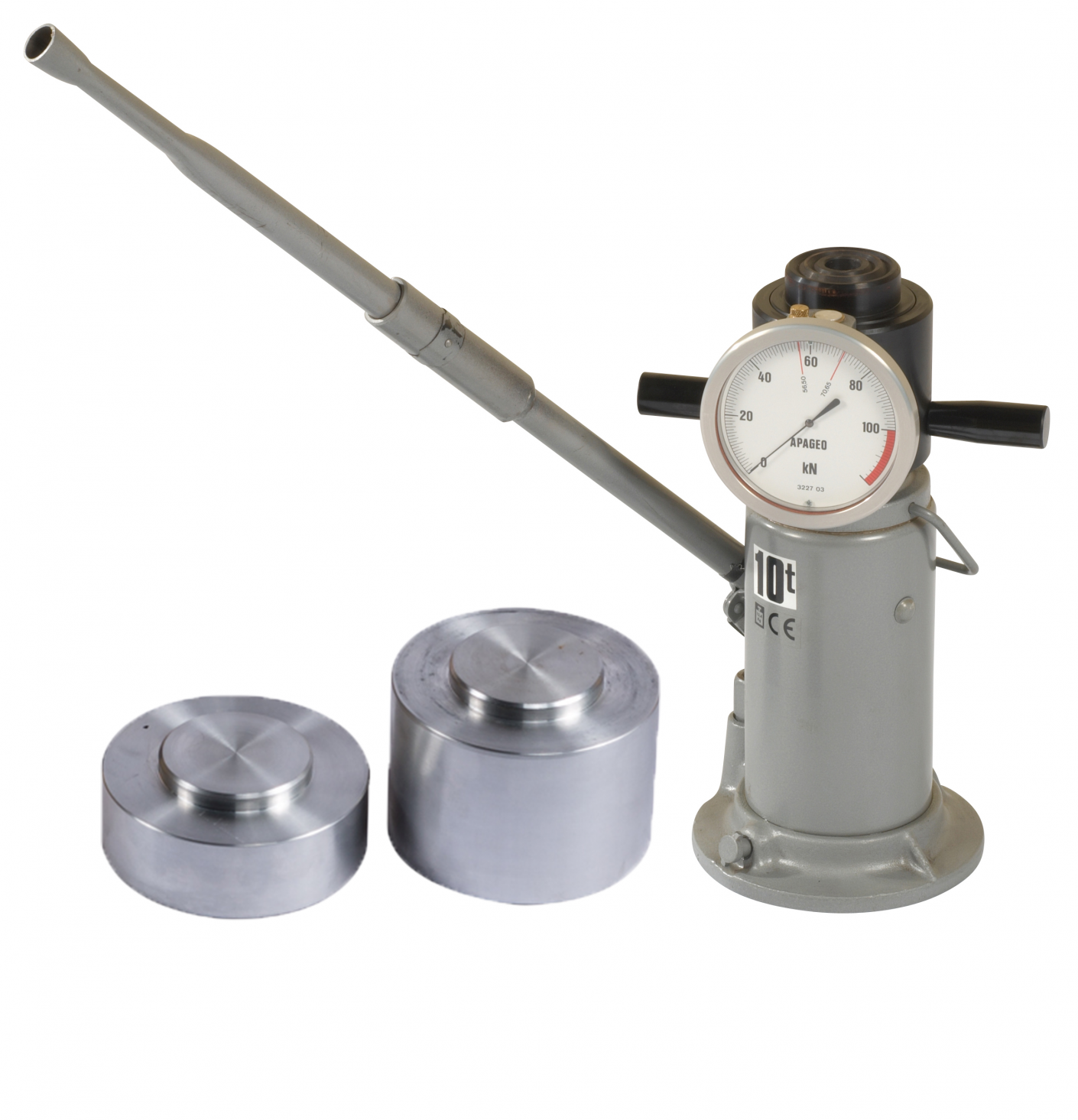

- Modèle mécanique – économique
- Vérin mécanique 200 kN renforcé
- Dynamomètre de contrôle gradué de 0 à 100 kN avec indication des paliers de chargement
- Rotule de compensation dans valise de transport renforcée type PELI®.
- En option : Réhausses aluminium 5, 10, 15 et 20 cm
LES AVANTAGES
Essais fiables et qualitatifs
Utilisation simple et rapide
Fourniture d’un ensemble complet « clé en main » avec tous les accessoires, prêt à travailler
Livrés dans valise de transport renforcée PELICASE® à roulette selon les modèles.
