Pénétromètre Cabine Camion GRIZZLY 200kN

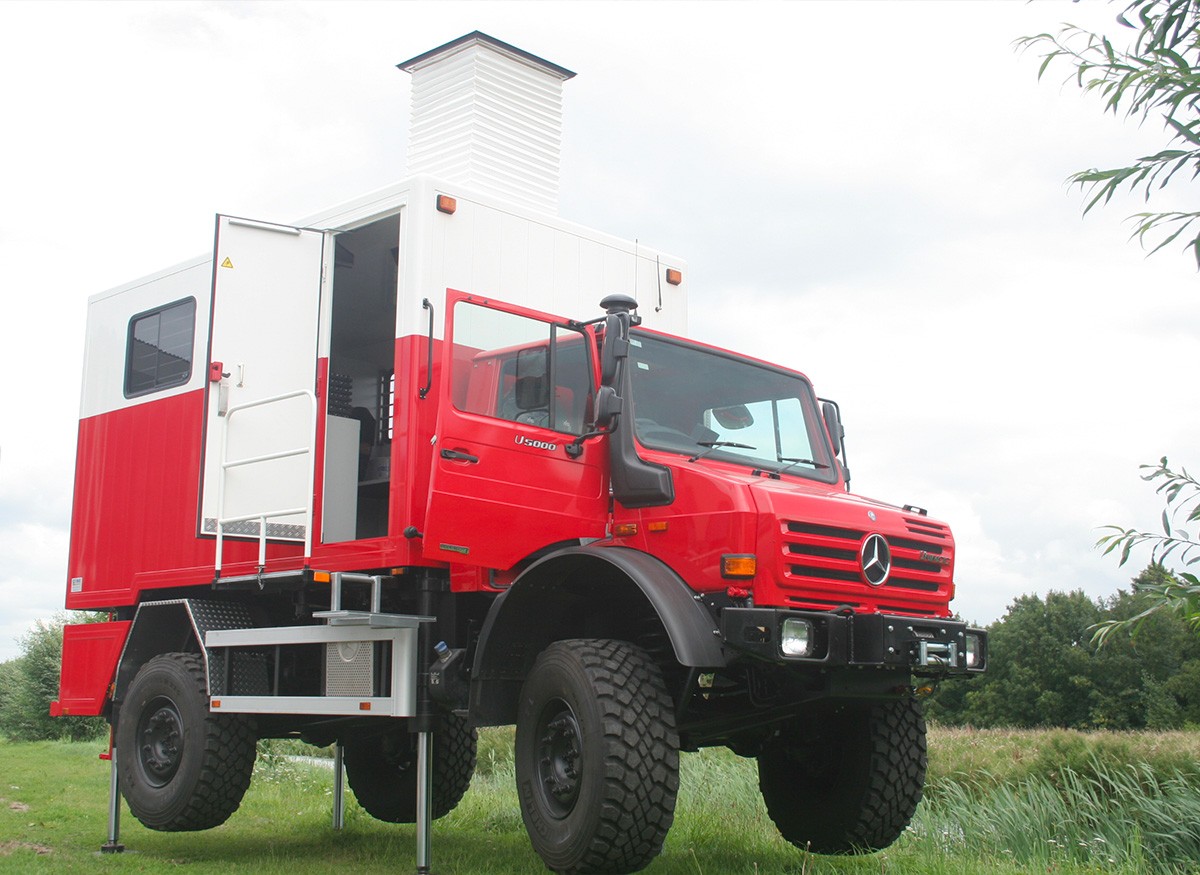

Le pénétromètre Cabine Camion GRIZZLY représente une cabine CPT intégrée sur camion 4x4 ou 6x6, lesté selon la force de réaction souhaitée (tests de 120 à 200kN). En outre, les camions peuvent être modifiés et les cabines fabriquées selon le cahier des charges du client.

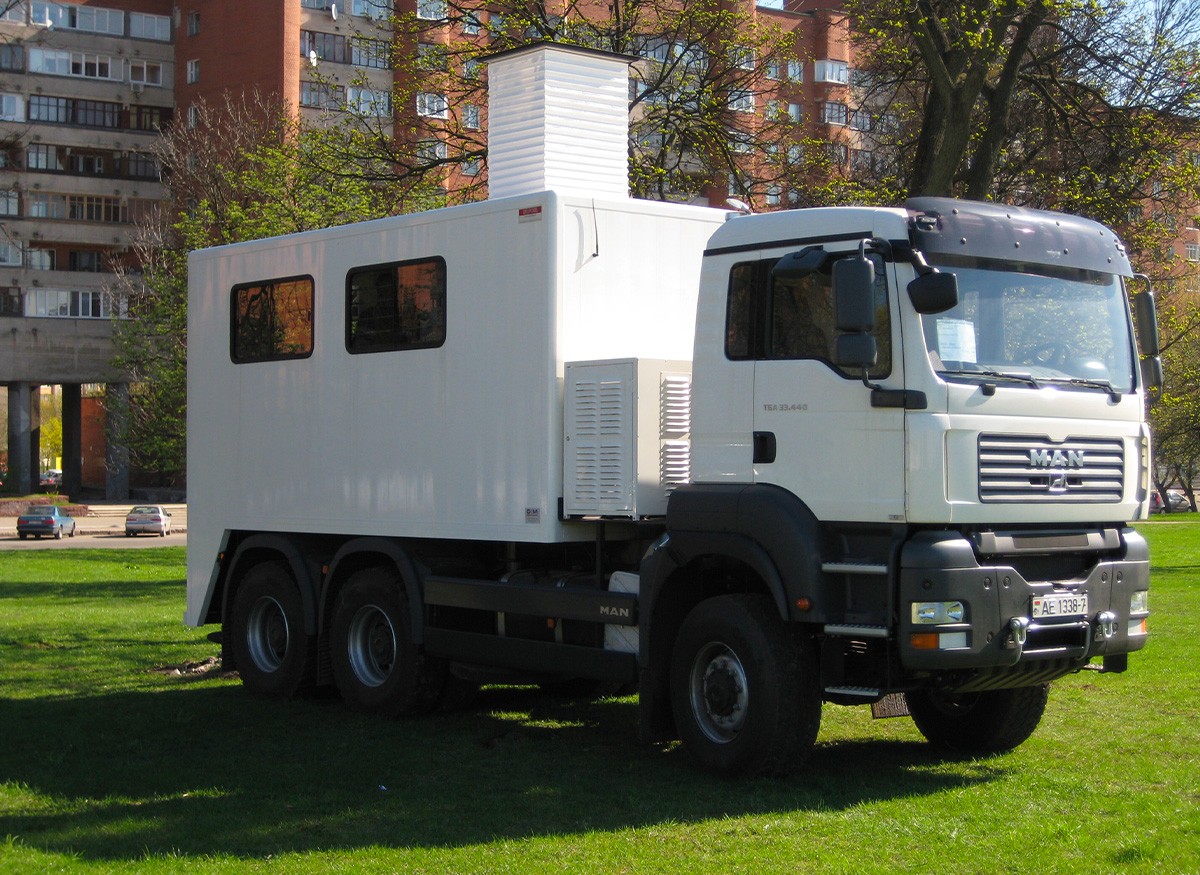

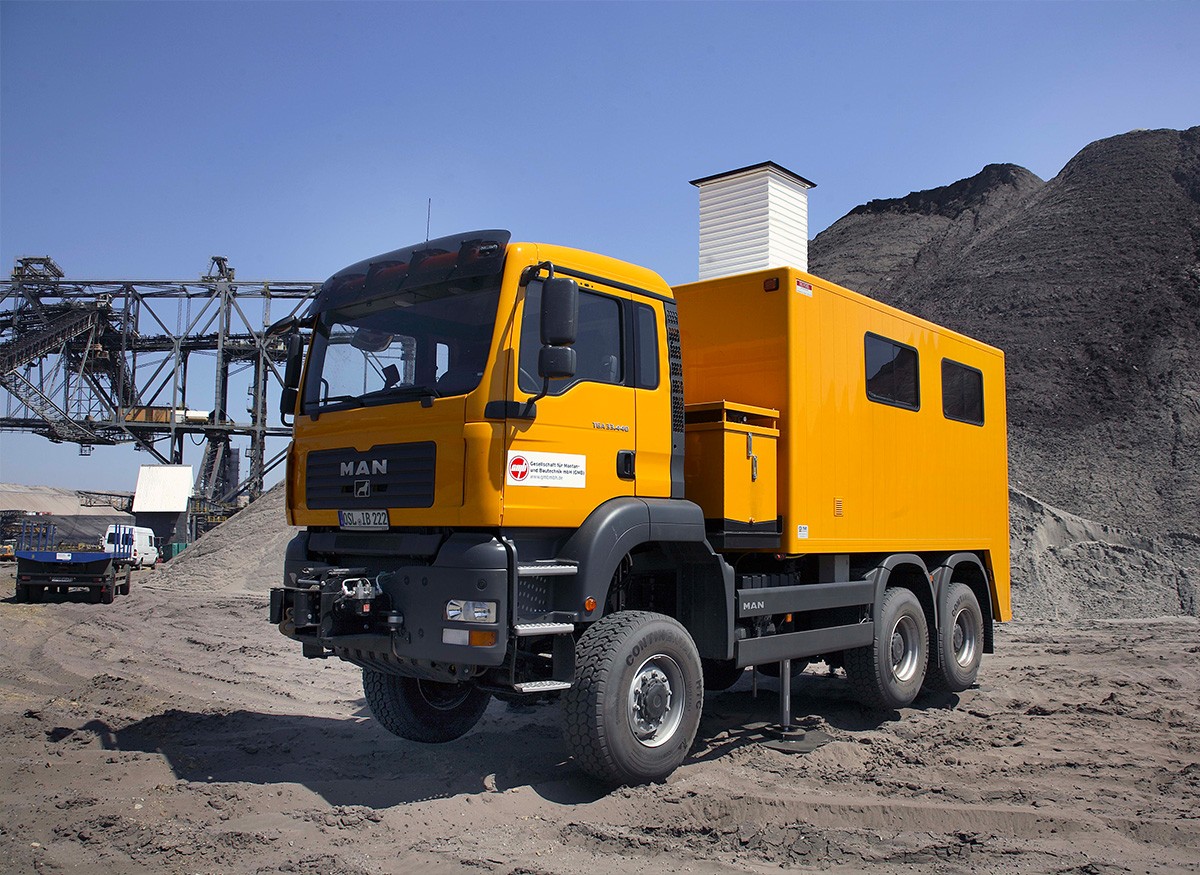

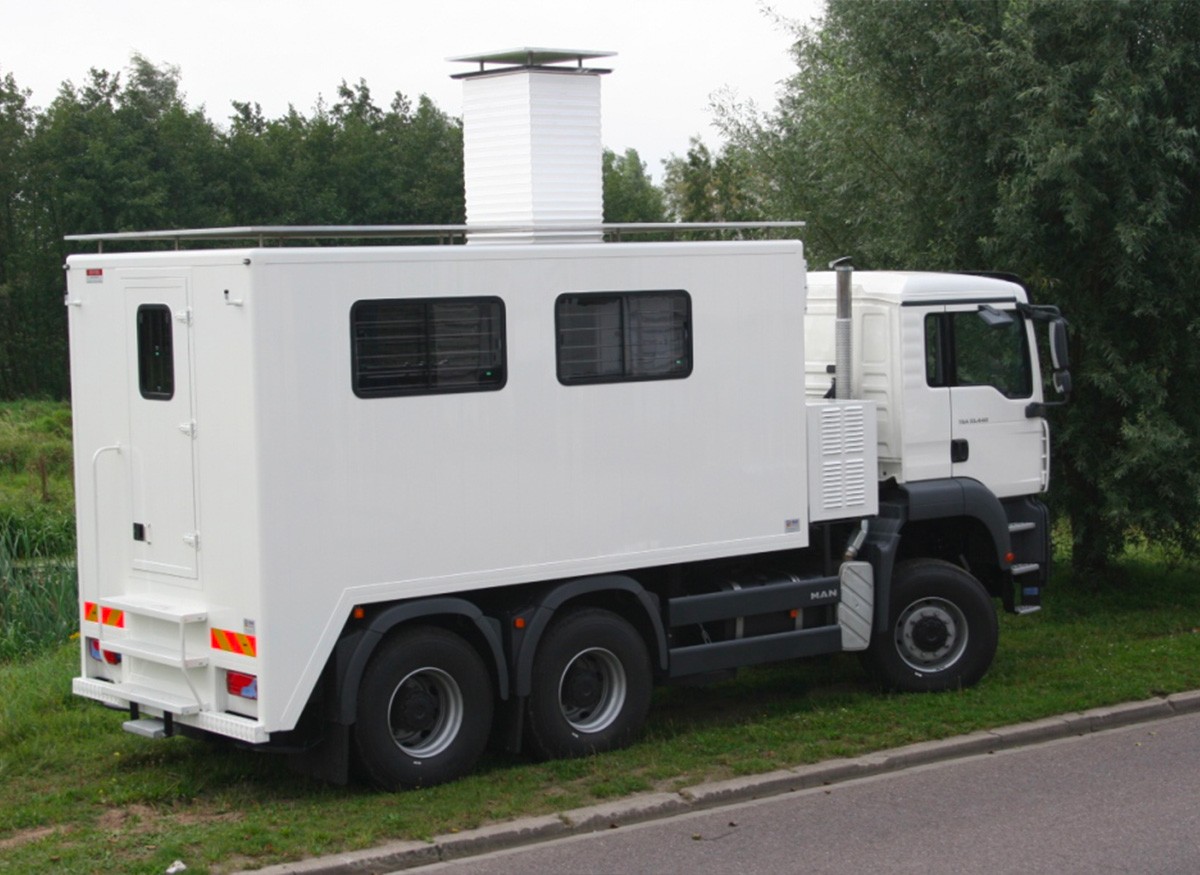

La marque de camion standard proposé est MAN, modèle TGS (6x6), mais d’autres modèles peuvent être considérés et si souhaité fournit par le client. La cabine CPT étant préassemblée, elle peut au besoin être installée localement chez le client avec des opérateurs confirmés.

Le châssis du camion est solidifié par un bâti robuste (feuilles d’acier 10mm) qui forme une structure additionnelle stable et renforcée pour l’installation de la cabine équipée. Il incorpore la poutre de support du pénétromètre et les deux poutres de support des vérins de stabilisation, ainsi que les lests nécessaires pour le contrepoids de réaction. Pour une protection anticorrosion de haute qualité, tous les composants du sous-châssis sont sablés et traités au primaire époxy avant l’enduit et la peinture finale.

Tous les composants hydrauliques sont montés à l’extérieur de la cabine de travail, derrière la cabine conducteur. Ainsi les nuisances causées par le bruit, la chaleur et les vapeurs d’huile sont fortement réduites. Le pénétromètre Cabine Camion GRIZZLY est équipé d’un système de contrôle électronique du moteur et unité additionnelle pour gérer les paramètres du moteur camion à partir de la cabine. L’ensemble comprend aussi un calculateur PLC (contrôleur programmable centralisé) de dernière génération, avec système IHM (Interface Homme-Machine) : contrôle via écran tactile et joystick (manettes de commandes) de toutes les fonctions moteurs et hydrauliques, dont les différents capteurs de pression. Ces équipements et tous ses composants électroniques sont intégrés dans un boitier de protection spécifique. Ce boitier est incorporé au pupitre de commande ergonomique installé dans la cabine de travail. Une configuration simplifiée « Tropicalisée » est également disponible pour les pays où l’environnement et conditions difficiles sont à considérer.

LES AVANTAGES

Camion Tout-terrain pour faciliter de transport et accès en zones escarpées
Essai CPT jusqu’à 200kN de très haute productivité (24/7) sur routes ou sites escarpés
Versions spéciales et personnalisées possibles pour répondre à projets spécifiques
Travail en cabine haut de gamme avec tous les équipements intégrés
Très nombreuses options pour faciliter les travaux et améliorer le confort de l’opérateur.

CHAMPS D’APPLICATION

• Test CPT électrique et mécanique
• Prise d’échantillon (carottage) par fonçage.

ÉQUIPEMENTS

Camion préparé pour intégration cabine CPT
Châssis renforcé en feuilles d’acier
Pénétromètre 200kN : 2 vérins hydrauliques avec cylindres de protection de course 1150 mm
Frein de tiges hydraulique intégré à la poutre de sondage dans le bâti
Contrôle des commandes avec Calculateur PLC (contrôleur programmable centralisé) et système IHM (Interface Homme-Machine), avec mode semi-automatique si souhaité
Cabine de travail optimisée, avec entre autres trappes d’inspection et de service, fenêtres, toit télescopique (soufflet), feux de gabarit, convertisseur, etc…
Rack à tiges avec bras articulé pour tiges câblées, établi de travail avec étau, pistolet à air comprimé, trousse de secours etc…

MOTORISATION

Unité alimentée directement par le moteur du camion pour s’exonérer d’un moteur auxiliaire.

PERFORMANCES

Capacité 200kN en poussée et 260kN en traction
Course du pénétromètre : 1 150 mm
Vitesse de poussée réglable : 0 à 24 mm/s
Vitesse (hors-charge) : 0 à 200 mm/sec en montée et descente
Nombreuses autres options.

OPTIONS

Assistance à la conduite avec système caméra embarquée
Evier avec réservoir d’eau et pompe
Mode stato-dynamique avec marteau hydraulique
Air conditionné (climatisation)
Barres de protection anti-effraction sur les fenêtres
Nombreuses autres options.

D’AUTRES OPTIONS ET CARACTERISTIQUES TECHNIQUES SUR DEMANDE.
