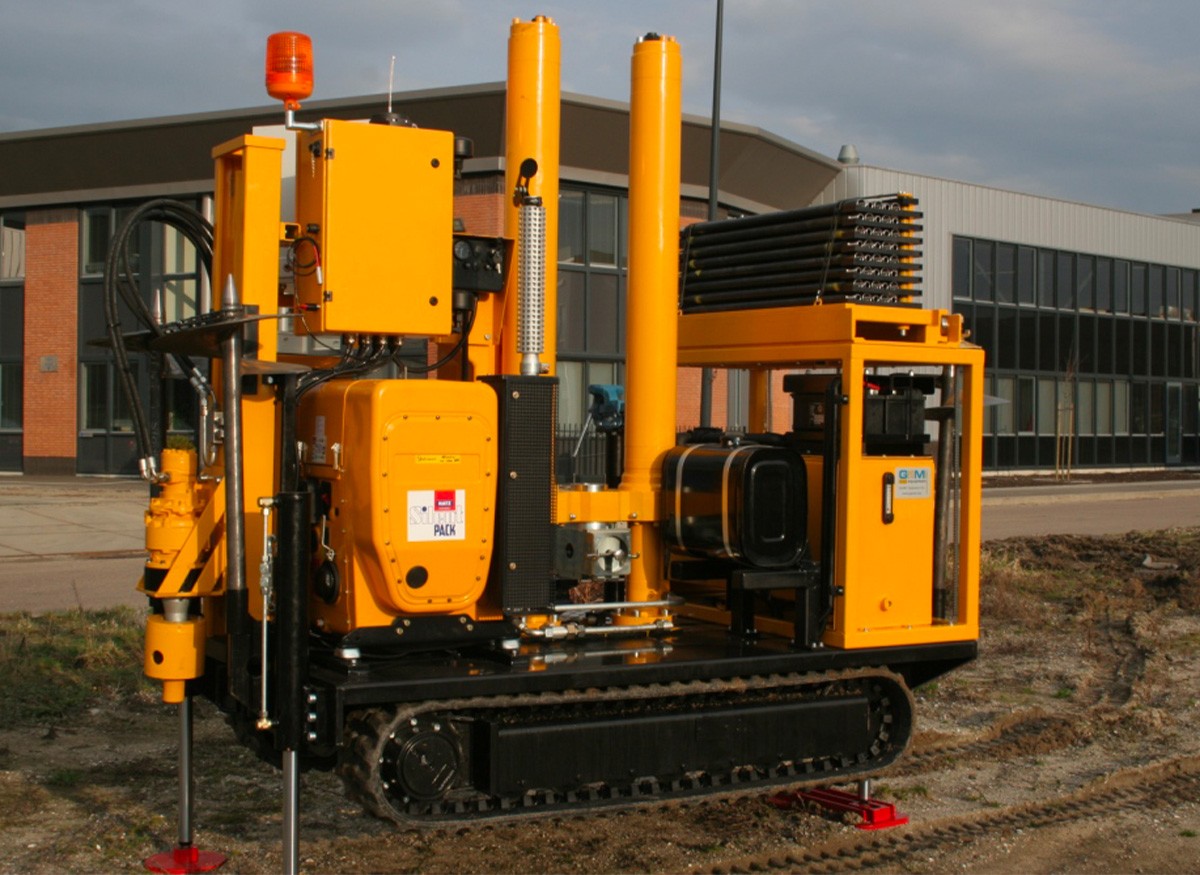

Pénétromètre statique 200kN sur chenilles LYNX200

Le pénétromètre statique 200kN sur chenillard LYNX200 est un pénétromètre léger et compact monté sur chenillard autotracté, conçus pour les tests CPT(u) en espaces confinés ou difficiles d’accès, là où les pénétromètres de 20 tonnes type Cabine sur large chenillard et/ou sur camion ne peuvent pas être déployés.
La radiocommande permet de contrôler le déplacement de l’unité, les pieds de stabilisation hydrauliques et l’ancrage.
Le chenillard équipant ce pénétromètre présente une largeur de voie variable de 780 à 1160mm afin de pouvoir à la fois passer des zones exiguës et assurer la stabilité même sur les terrains escarpés.

Le système de poussée 200kN (ci-dessus monté centralement et parallèles à l’alignement des ancrages) ainsi que le système d’ancrage permet d’avoir une force de réaction optimale considérant le poids de cette unité.
L'ancrage est réalisé au moyen d'un moteur de rotation intégré sur la machine, avec poussée synchronisée, permettant ainsi une mise en place simple et rapide. 4 points d'ancrage sont réalisés et placés dans le sens de la longueur de l'équipement. La force de réaction créée par l’ancrage dépend des conditions et type de sol. Avec les tiges d’extension pour ancrage, il est possible de considérer 110 kN avec 2 ancrages et jusqu’à 200kN avec 4 ancrages si les conditions sont optimales.

Le pont de poussée/traction intégré au pénétromètre permet l’utilisation de tous les modèles de frein de poussé/traction, que ce soit en version hydraulique ou mécanique (pour tests CPT électriques) et têtes de mesure (pour tests CPT mécaniques).

Quatre vérins hydrauliques de stabilisation permettent la mise à niveau en compensant au besoin les irrégularités du sol.

L'accès est aisé et le rack contenant les tiges CPT est amovible et peut être déplacé dans la position optimale de travail. Ce pénétromètre est conçu pour utiliser tous les matériels CPT (cônes mécaniques et électriques, tiges, etc…) existants sur le marché qui sont intégré sur la machine la rendant entièrement équipée.

Ce pénétromètre est équipé d’un moteur HATZ 13 CV insonorisé afin de réduire les nuisances sonores.

LES AVANTAGES

Léger et compact
Idéal pour les espaces confinés ou difficiles d’accès
Essai CPT jusqu’à 200kN
Frein de tige hydraulique intégré.

CHAMPS D’APPLICATION

• Test CPT électrique et mécanique
• Prise d’échantillon (carottage) par fonçage.

ÉQUIPEMENTS

Châssis mécano-soudé rigide intégré sur chenillard à voie variable de 780 à 1160 mm
Radiocommande
Pénétromètre 200kN : 2 vérins hydrauliques avec cylindres de protection de course 1150 mm
Tête de rotation intégrée pour tarières d’ancrage
Tableau de commandes monté sur panneau auprès du pénétromètre
Frein de tige hydraulique intégré à la poutre de sondage
Rack à tiges
Tarières d’ancrage (430 ou 330 mm).

MOTORISATION

Moteur diesel HATZ 13 CV.

PERFORMANCES

Course : 1 150 mm
Capacité poussée/traction : 200 kN / 260 kN
Vitesse régulée 20 mm / sec
Vitesse de remontée à vide : 105 mm / sec
Vitesse de descente à vide : 145 mm/ sec.

OPTIONS

Système d’acquisition de données (nécessaire pour tests CPT électriques)
Boitier de protection étanche et orientable pour PC et système d’acquisition.
