Pénétromètre Submersible MANTA
Le pénétromètre submersible MANTA représente un système unique de dernière génération en pénétromètre statique pour tests CPT nearshore et surtout offshore, pour des profondeurs allant de 150 à 1500 mètres en standard et jusqu’à 4000m avec options.
La gamme de pénétromètre submersible MANTA comprend des modèles uniques sur le marché pour les tests CPT maritimes à grande profondeur. L'unité vient compléter la gamme des systèmes off-shore ou côtiers : SHARK® et ORCA. Les différents MANTA ont réalisé des projets CPT offshore de grande envergure dans le monde entier.
Il existe 3 configurations de base :
- MANTA SW (faible profondeur : maximum 150m)
- MANTA MDW (moyenne profondeur : maximum 500m)
- MANTA DW (grande profondeur : maximum 1500m).
Avec des modifications optionnelles, des opérations avec des hauteurs d'eau allant jusqu'à 4000 m sont réalisables.

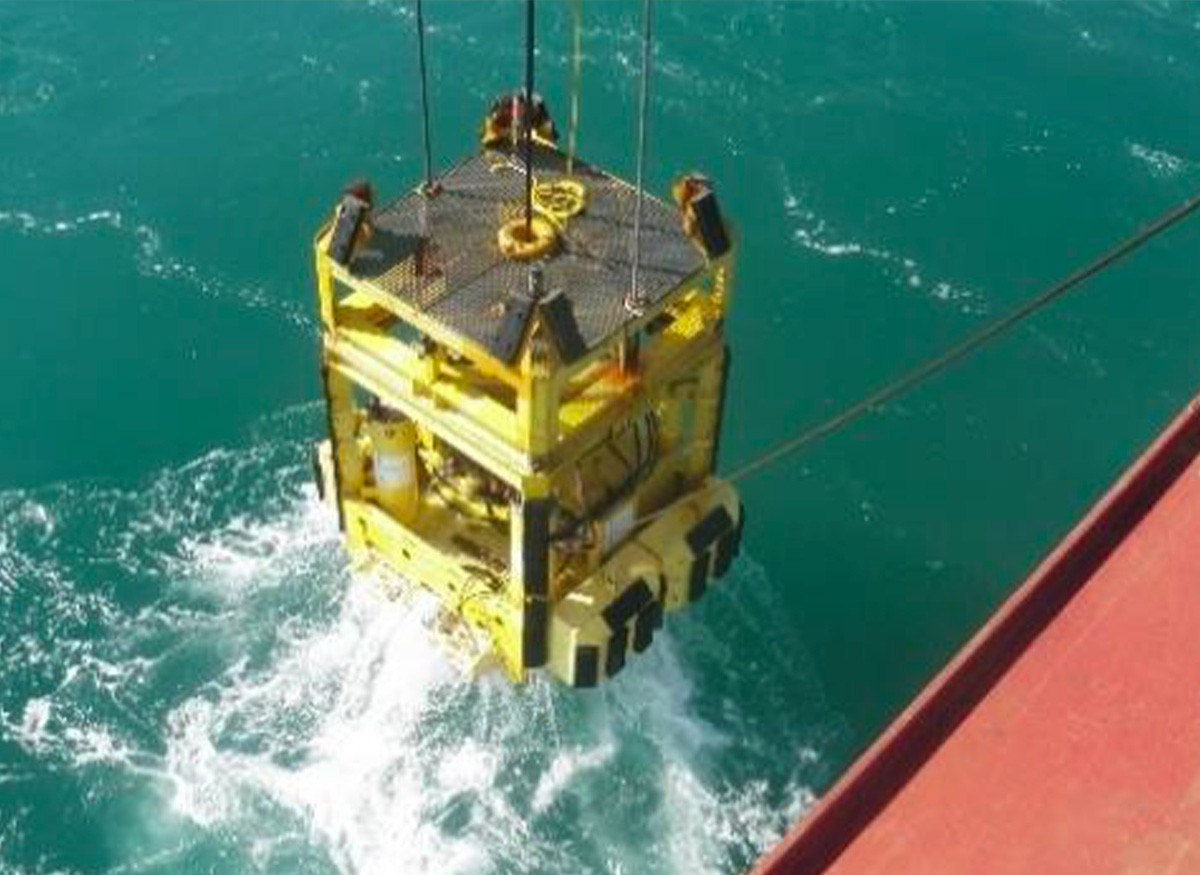

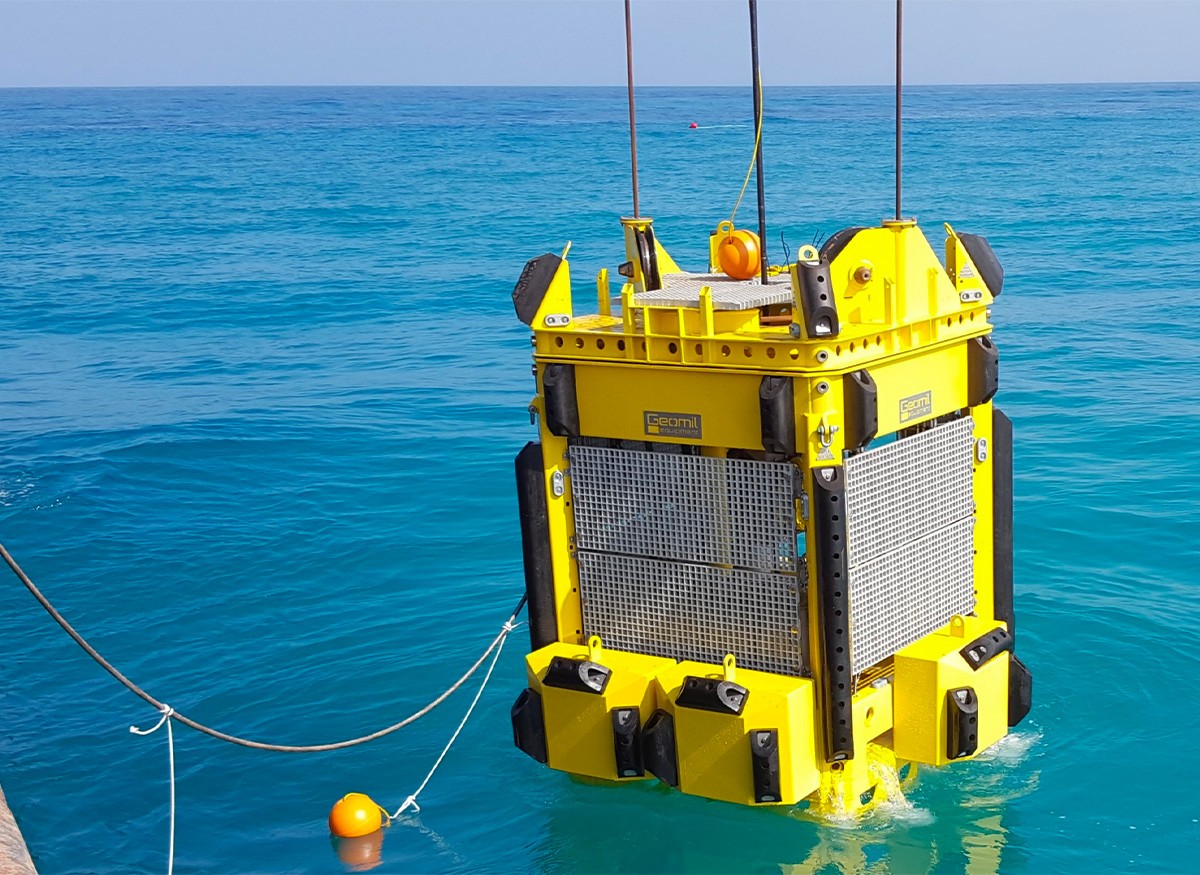

Le MANTA® peut être déployé à partir d'un navire ou plate-forme stable positionné et représente un appareil polyvalent qui permet des résultats rapides et fiables.
Un système spécifique de mouvement continu a été développé et breveté, garantissant un avancement continu et ininterrompu du cône CPT, apportant ainsi de haut gain de productivité. Le pénétromètre submersible MANTA® peut extraire le train de tiges CPT plus rapidement que n'importe quel système existant. Le système peut fonctionner sur le groupe électrogène du navire ou sur batteries seulement, et peut travailler de façon autonome pour la collecte de données.
Le pénétromètre MANTA® est livré avec un groupe d'alimentation hydro-électrique submersible (10 kW), qui représente un ensemble de solutions innovantes. Un système de gestion de l'alimentation a été spécialement conçu et intégré pour réduire la consommation électrique liée à la transmission par le câble ombilical.
LES AVANTAGES
Essais CPT maritime à très grande profondeur jusqu’à 200kN (250kN en option)
Opérations CPT plus rapides que tout autre système du marché
Système spécifique de mouvement continu de poussée pour avancement ininterrompu
Châssis submersible modulaire, ajusté selon le projet et interchangeables
Transportable dans un conteneur 20’ standard (même avec option treuil).
CHAMPS D’APPLICATION
- Travaux CPT(u) marins Offshore et Nearshore
- Prise d’échantillon (carottage) par fonçage.
ÉQUIPEMENTS
Châssis submersible MANTA configuré selon projet (5 à 28 tonnes)
Système de mouvement continu à transmission
Bloc d’alimentation (powerpack) à compensation de pression
Châssis de levage MANTA pour treuil (disponible en plusieurs configurations / échangeable)
Câble ombilical avec treuil
Contrôle de surface intégré et Système d'acquisition des données en temps réel
Capteur de position de début et de fin de course
Divers autres capteurs de données.
PERFORMANCES
Capacité de poussée : 0 à 200 kN (selon le poids), 250kN en option
Vitesse de pénétration (poussée) : de 0 à 80 mm/s
Vitesse de traction : de 0 à 80 mm/s.
OPTIONS
Treuil de levage (plusieurs configurations possibles)
Tendeur de câble (tension constante)
Treuil ombilical (tension constante)
Diverses configurations de chassis submersibles et chassis de levage
Echosondeur.
