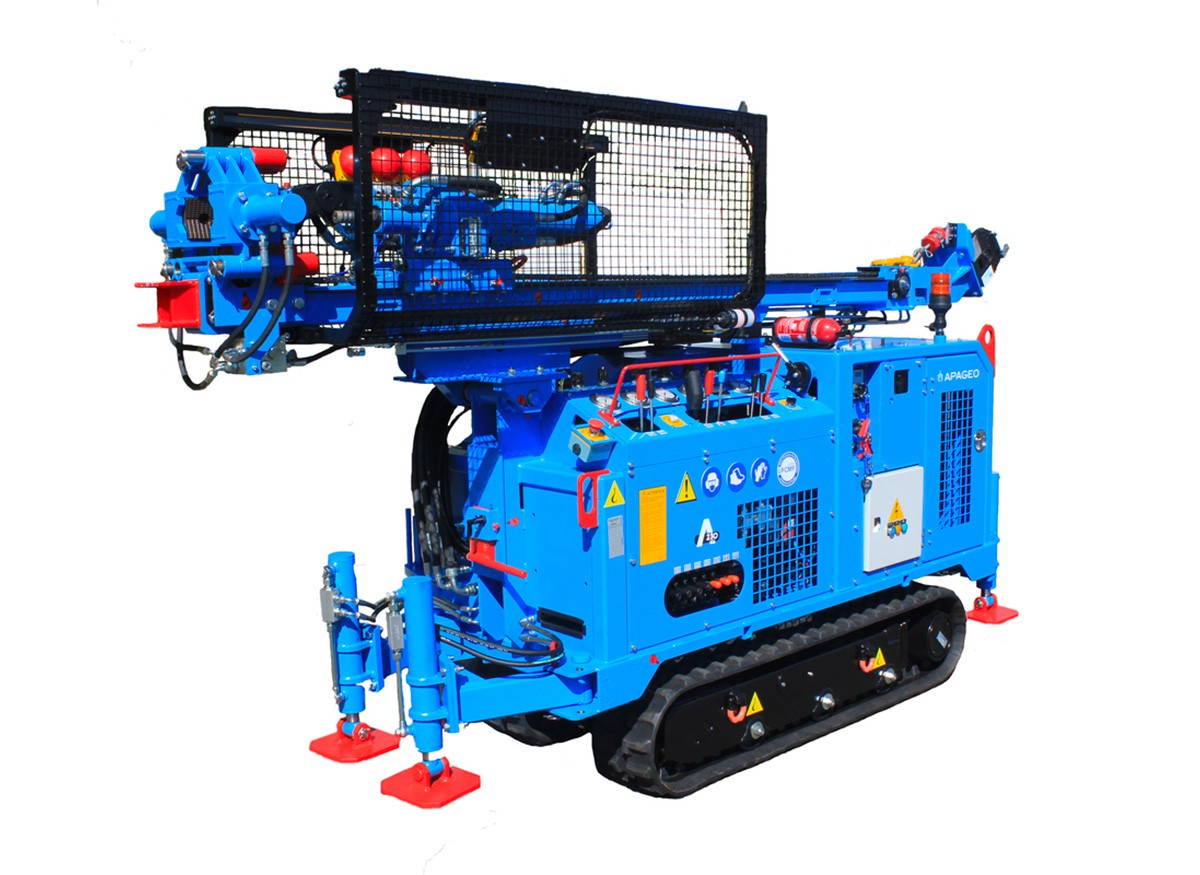

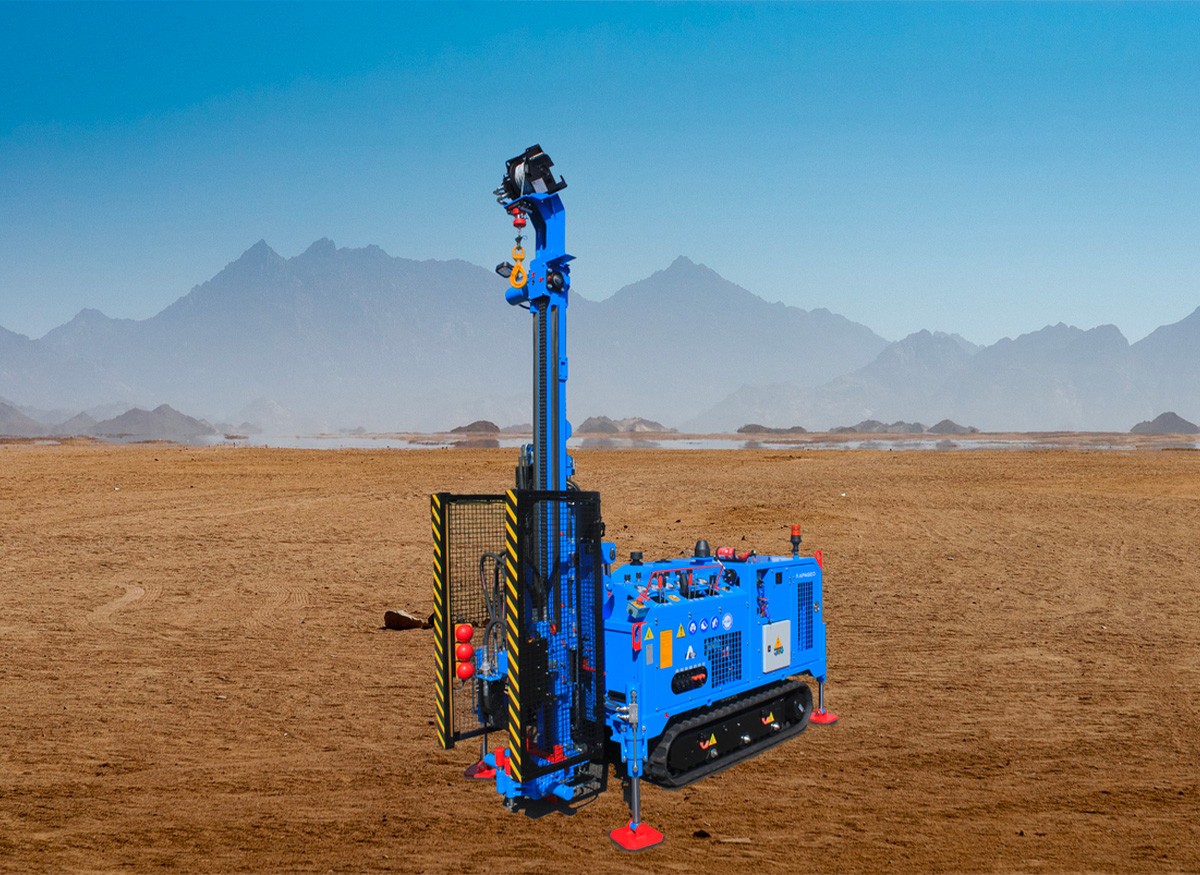

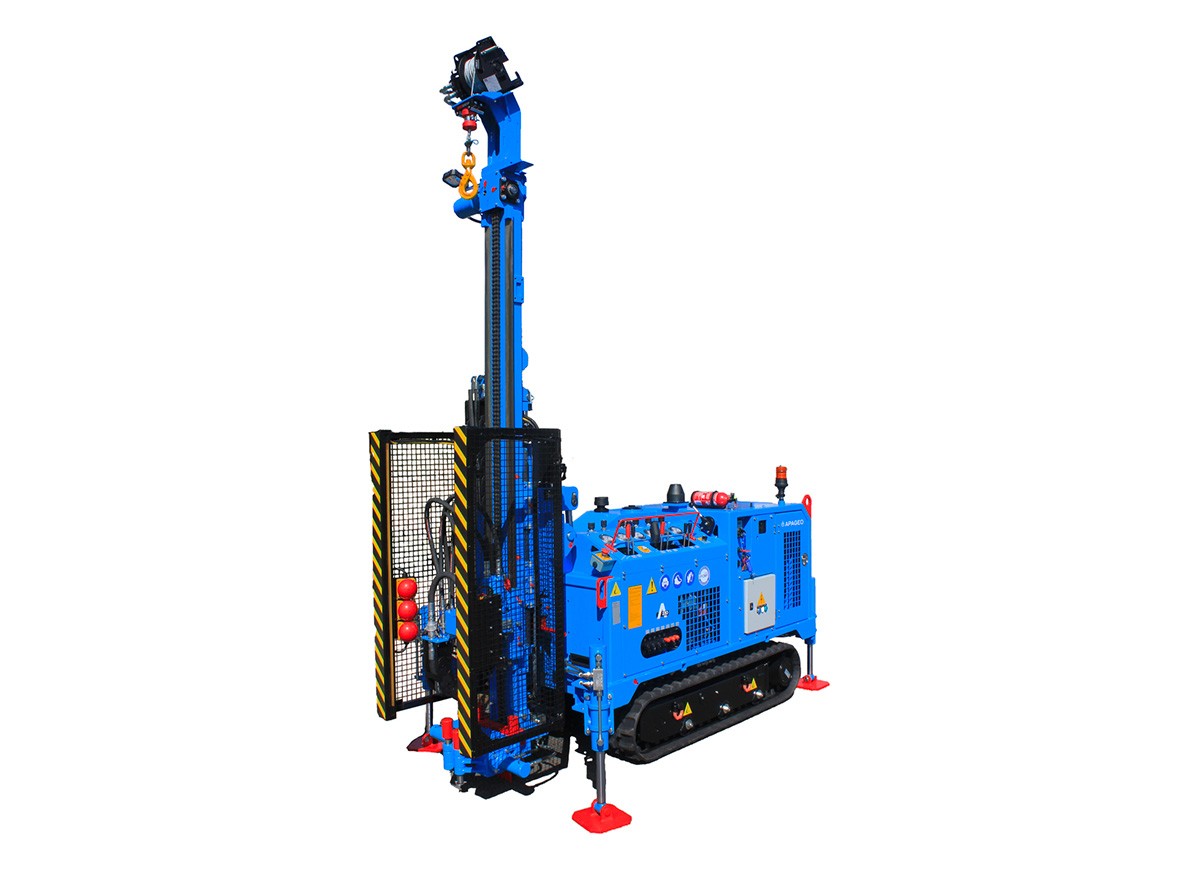

Foreuse Apafor® 230

L’Apafor® 230 est une sondeuse de gabarit réduit tout en restant extrêmement versatile et offrant de hautes performances bien supérieures aux sondeuses de modèle similaire. C’est la foreuse idéale pour les investigations géotechniques à environ 30 mètres de profondeur, et même plus selon diamètre. Elle permet de réaliser tous les travaux de sondage en roto-injection, roto-percussion hors trou, tarière, carottage, marteau fond de trou et même les essais pénétrométriques dynamique et le contrôle de compactage.
 Ses dimensions compactes et son chenillard à voie variable hydraulique lui permettent de franchir des portes étroites et de travailler dans des zones difficiles d’accès et exiguës.
 Ses différentes têtes de forage amovibles et interchangeables lui confèrent de multiples fonctionnalités. Elle peut également être équipée d’un système de battage automatique pour tests pénétrométriques ou carottiers battus, d’une pompe d’injection, d’un frein de tige, d’un treuil de manipulation et de systèmes d’acquisition.
 Le changement de configuration de travail (forage / battage) s’effectue aisément en moins de 2 minute et l’axe de travail de la machine reste le même quelle que soit la configuration :

• Configuration forage : la tête de forage est positionnée dans l’axe de travail et le système de battage est effacé et rangé par simple pivotement.

• Configuration battage : la tête de forage amovible est déverrouillée puis retirée de l’axe de travail, le système de battage est mis en place et verrouillé directement sur le même chariot de translation.

Pour le marché Européen, l’Apafor® 230 est proposée en version UFCMF équipée d’une cage de sécurité avec porte physique ou immatérielle et d’un moteur DIESEL YANMAR 23 CH conforme aux nouvelles normes Européennes en vigueur. Pour les environnements particuliers (de forte chaleur, humidité, poussiéreux etc…), un moteur tropicalisé est installé.

LES AVANTAGES

Compacte, légère, transportable dans un fourgon ou sur remorque routière 3,5 T
Modulable, polyvalente, champs d’applications larges
Changements de configuration de travail rapides et aisés

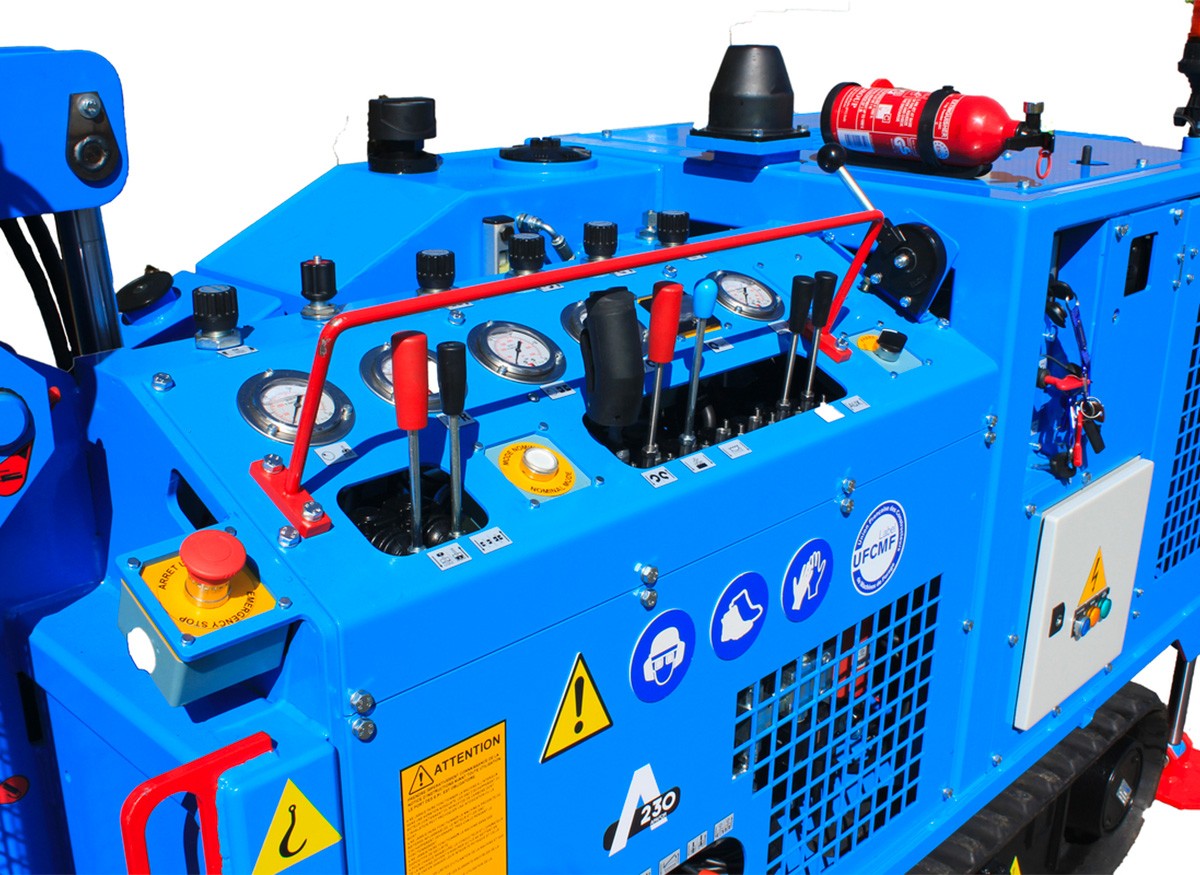

Fonctions de travail et déplacements radiocommandés.

CHAMPS D’APPLICATION

Grâce à ses caractéristiques uniques, cette sondeuse couvre la quasi-totalité des domaines d’applications possibles :

• Forage à la tarière
• Forage rotary : tricône / trilames / PDC

• Forage en roto-percussion hors-trou et fond de trou

• Carottage conventionnel

• Carottage par percussion
• Essai pénétrométrique
• Contrôle de compactage.

CHÂSSIS ET ÉQUIPEMENTS

Châssis mécano-soudé rigide monté sur chenillard hydraulique à voie variable réglable de 78 à 118cm Radiocommande de déplacement
4 vérins hydrauliques de stabilisation orientables

Système d’avance au rocher (translation intégrale du mât)
Frein de tige 4 Tonnes
Crochet d’attelage

MOTORISATION

Moteur diesel YANMAR 23 CH.

PERFORMANCES

Tête de rotation standard : Couple = 0-160 daN.m / Vitesse rotation = 0-105 tr/min,

Tête roto-injection Perf+ (Tête double) : Couple : 0-129 daN.m / Vitesse rotation = 0-510 tr/min
Tête roto-injection rapide (carottage) : Couple = 0-27 daN.m / Vitesse rotation = 0-465 tr/min

Tête roto-percussion : Couple = 0-123 daN.m / Energie = 90 Joules / Fréquence = 1150 coups/min

Tête percussion : énergie = 100 Joules / Fréquence = 0-1650 coups/min
Traction : 1469 daN

AUTRES PERFORMANCES POSSIBLES SUR DEMANDE

OPTIONS

Système de battage automatique

Pompe d’injection

Treuil de manipulation

Rack à outils

Radiocommande de travail (fonctions forage)

Cage sécurité porte immatérielle
Système d’extraction additionnel

Tachymètre VIR (Vitesse Instantanée de rotation)

Système d’acquisition de paramètres de forage EXPLOFOR®

Système d’acquisition de paramètres d’essai pénétrométrique dynamique et contrôle de compactage APADYN®
De nombreuses autres options peuvent être ajoutées sur demande.
