Pénétromètre statique 200kN conteneurisé COBRA200

Le COBRA-200 représente un pénétromètre statique polyvalent et autonome, incorporé dans un conteneur standard de 10 pieds, permettant de réaliser des tests CPT dans différents environnements, aussi bien pour les chantiers terrestres que near/offshore.

Le pénétromètre COBRA-200 représente la solution optimale pour la mise en place d’un système complet CPT sur tout type de support (de base stable) : camion, plate-forme élévatrice, barge, etc…

Grâce à sa configuration, il peut être facilement transporté sur un camion standard adapté au transport de conteneur 10’. En outre, il peut être stocké en toute sécurité lorsqu'il n'est pas utilisé.

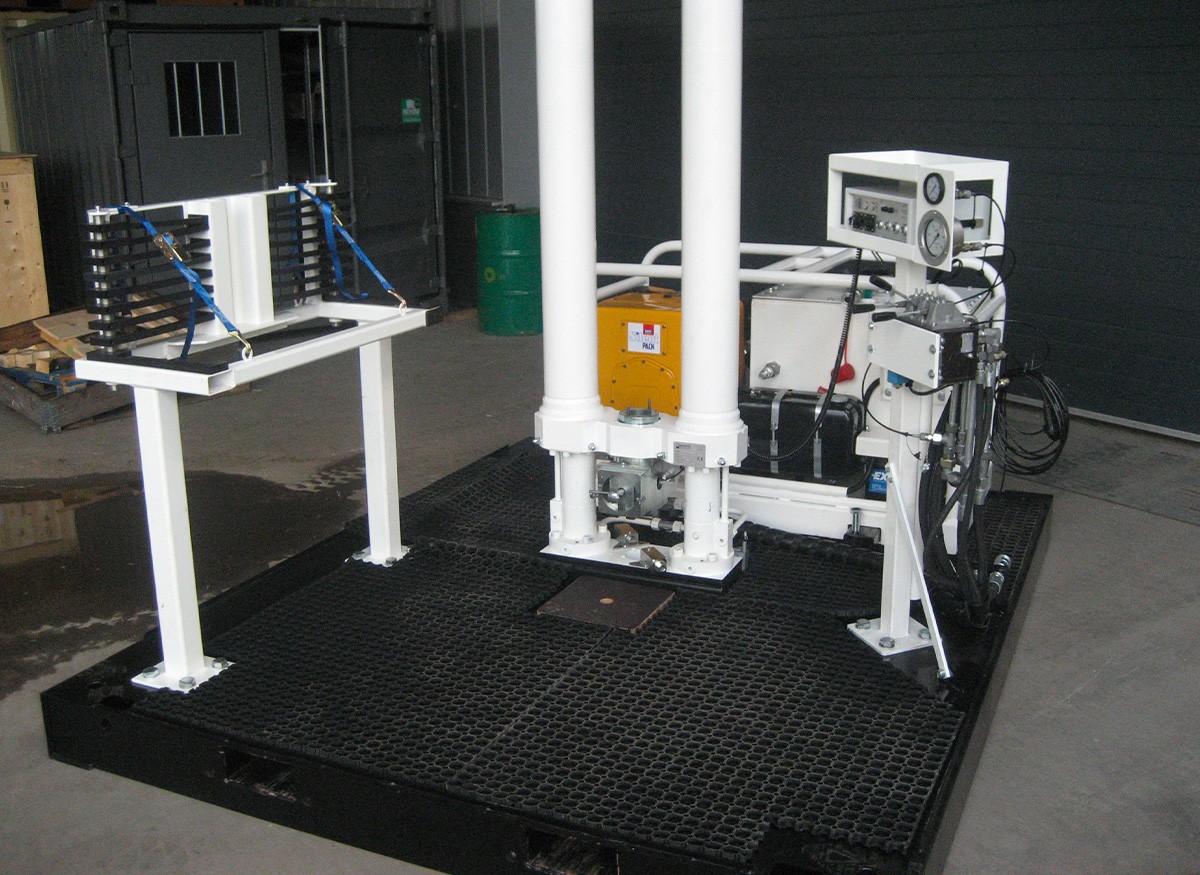

La base du conteneur est renforcée à travers un sous-chassis dédié et adapté pour les composants et pour supporter la force de poussé/réaction de 20 tonnes. Ce sous-chassis avec tous les composants peut au besoin être détaché du conteneur, rendant l’unité encore plus versatile pour une utilisation avec ou sans conteneur.

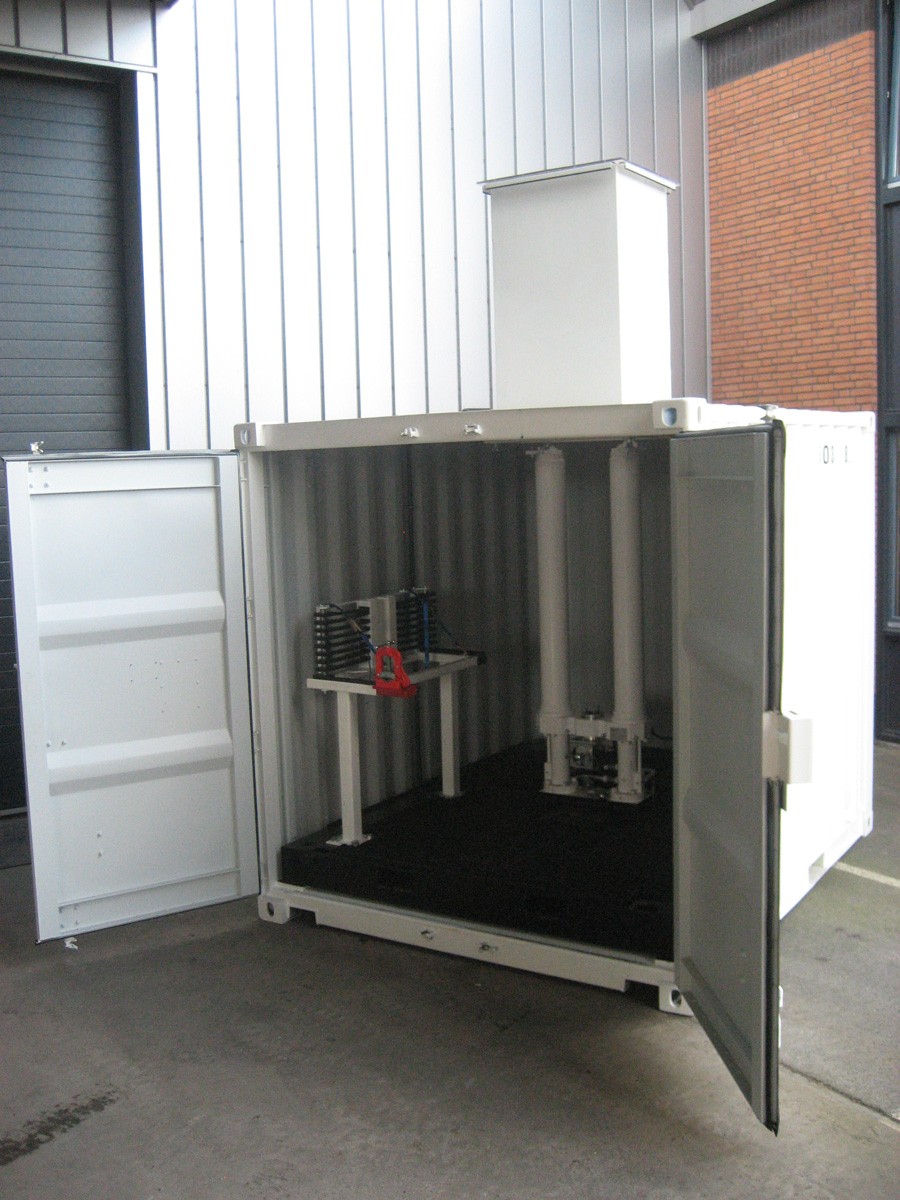

Le conteneur est muni de coins de fixation conteneur pour verrouillage Twist-locks (verrouillage de base standard pour les conteneurs). C’est ainsi aussi simple à installer sur un camion que pour un conteneur basique, et cela permet également de faciliter l’installation sur barge ou autre support. Il présente aussi des points de levage pour déplacer l’ensemble avec un engin de levage. Une trappe de toit est également intégrée pour l’utilisation du pénétromètre.

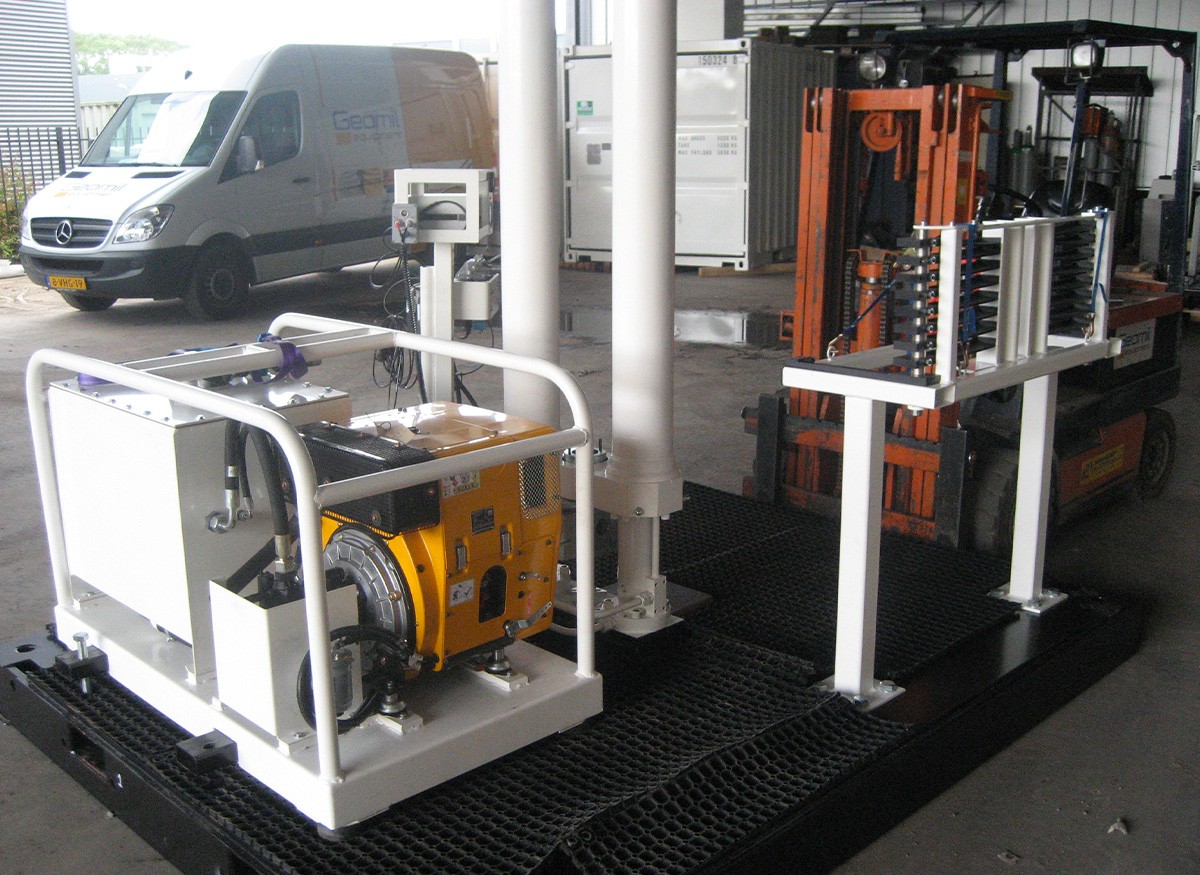

Le groupe d’alimentation (moteur diesel et centrale hydraulique) peut être placé dans le conteneur pour le transport et peut être attaché à l’extérieur du conteneur durant le travail pour minimiser les nuisances sonores et gaz d’échappement.

LES AVANTAGES

Polyvalent
Facilité de transport et d’installation
Utilisable avec ou sans conteneur
Essai CPT jusqu’à 200kN
Frein de tige hydraulique intégré.

CHAMPS D’APPLICATION

• Test CPT électrique et mécanique
• Prise d’échantillon (carottage) par fonçage.

ÉQUIPEMENTS

Conteneur standard de 10 pieds adapté pour CPT
Sous-châssis adapté

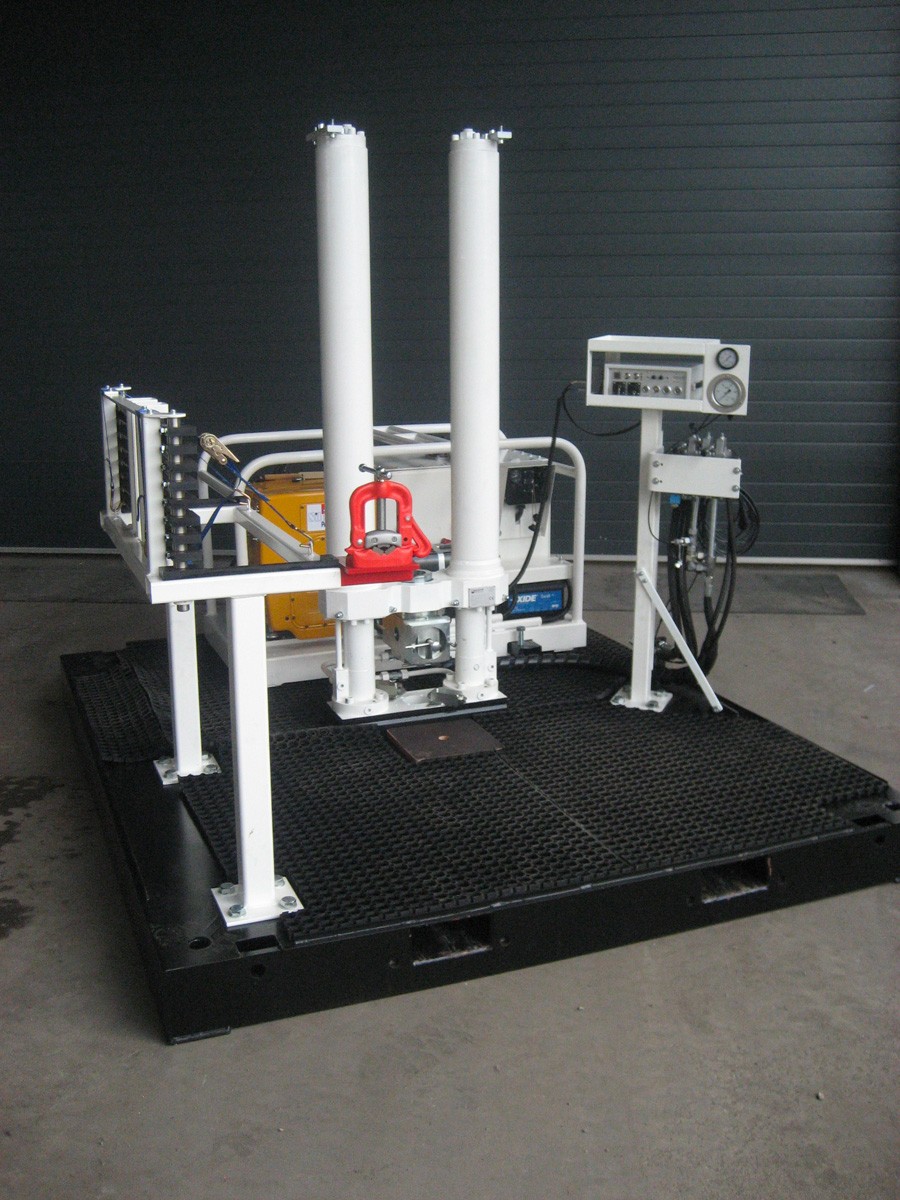

Pénétromètre 200kN : 2 vérins hydrauliques avec cylindres de protection de course 1150 mm
Tableau de commandes monté sur panneau auprès du pénétromètre
Frein de tige hydraulique intégré à la poutre de sondage
Rack à tiges
Trappe de toit.

MOTORISATION

Moteur diesel HATZ 1 cylindre insonorisé de 9,5kW à 2 800 tr/min.

PERFORMANCES

Course : 1 150 mm
Capacité poussée/traction : 200 kN / 260 kN
Vitesse régulée 20 mm / sec
Vitesse de remontée à vide : 105 mm / sec
Vitesse de descente à vide : 145 mm/ sec.

OPTIONS

Système d’acquisition de données (nécessaire pour tests CPT électriques)
Boitier de protection étanche et orientable pour PC et système d’acquisition.
