Pressiomètres manuels
Depuis 1984, fier héritier des Techniques Louis Ménard, Apageo conçoit, développe et fabrique des Pressiomètres manuels Ménard (Contrôleur Pression Volume) pour la réalisation d’essais pressiométriques standards selon l’ancienne norme NF P 94-110-1 et l’actuelle NF EN ISO 22476-4.

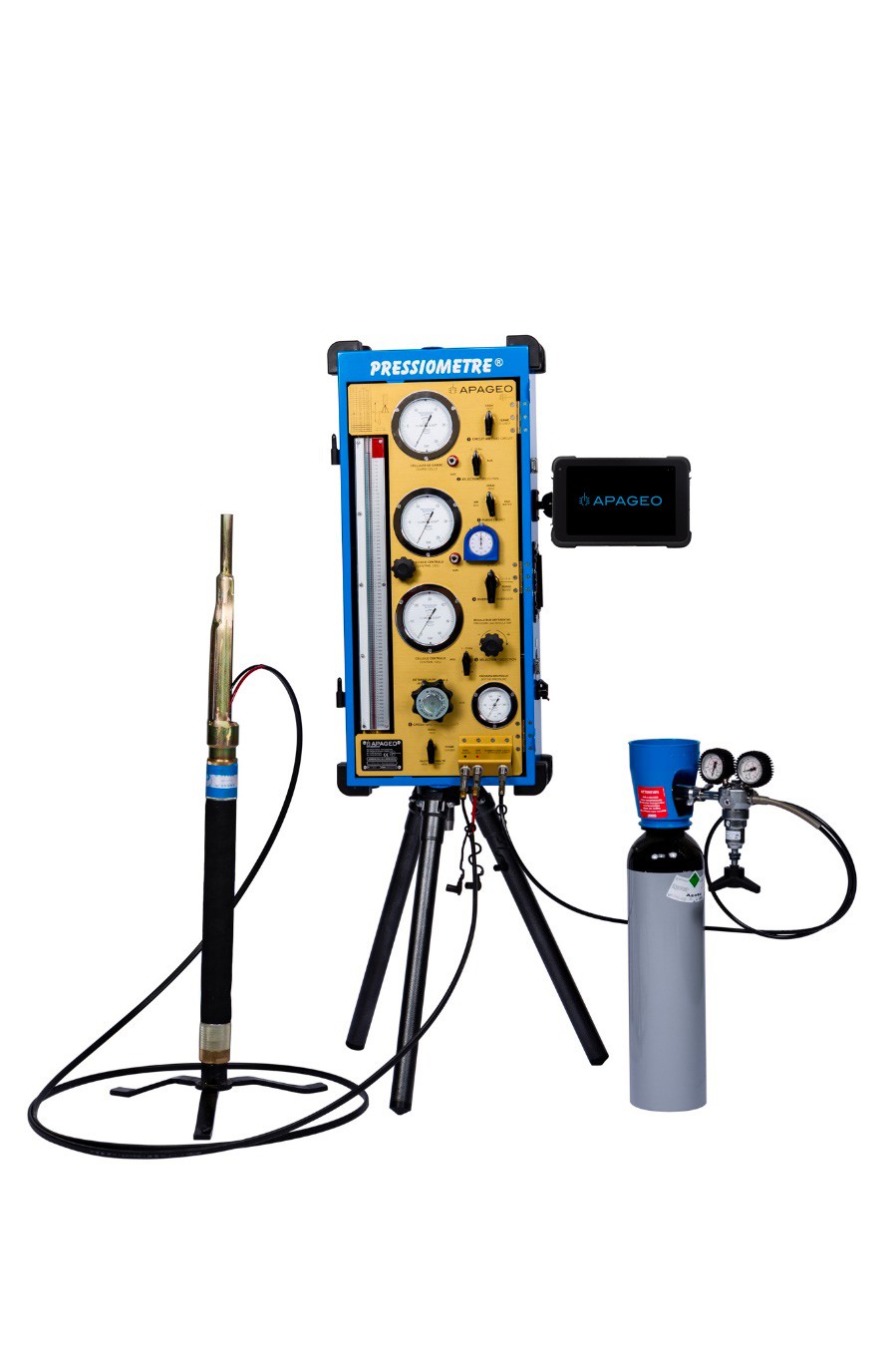

Les Pressiomètres manuels Ménard (Contrôleur Pression Volume) avec leurs accessoires et notamment tubulures et sondes tri-cellulaires, permettent de réaliser des essais pressiométriques In Situ (essai de chargement statique du terrain en place). L’essai permet d’obtenir une courbe de variation volumétrique du sol en fonction de la contrainte appliquée et de définir une relation contrainte-déformation du sol en place dans l’hypothèse d’une déformation plane. On détermine ainsi 3 paramètres :
- le module de déformation du sol (module pressiométrique Ménard), Em
- la pression de fluage Pf
- la pression limite Pl.
Deux modèles de Pressiomètres manuels vous sont proposés :

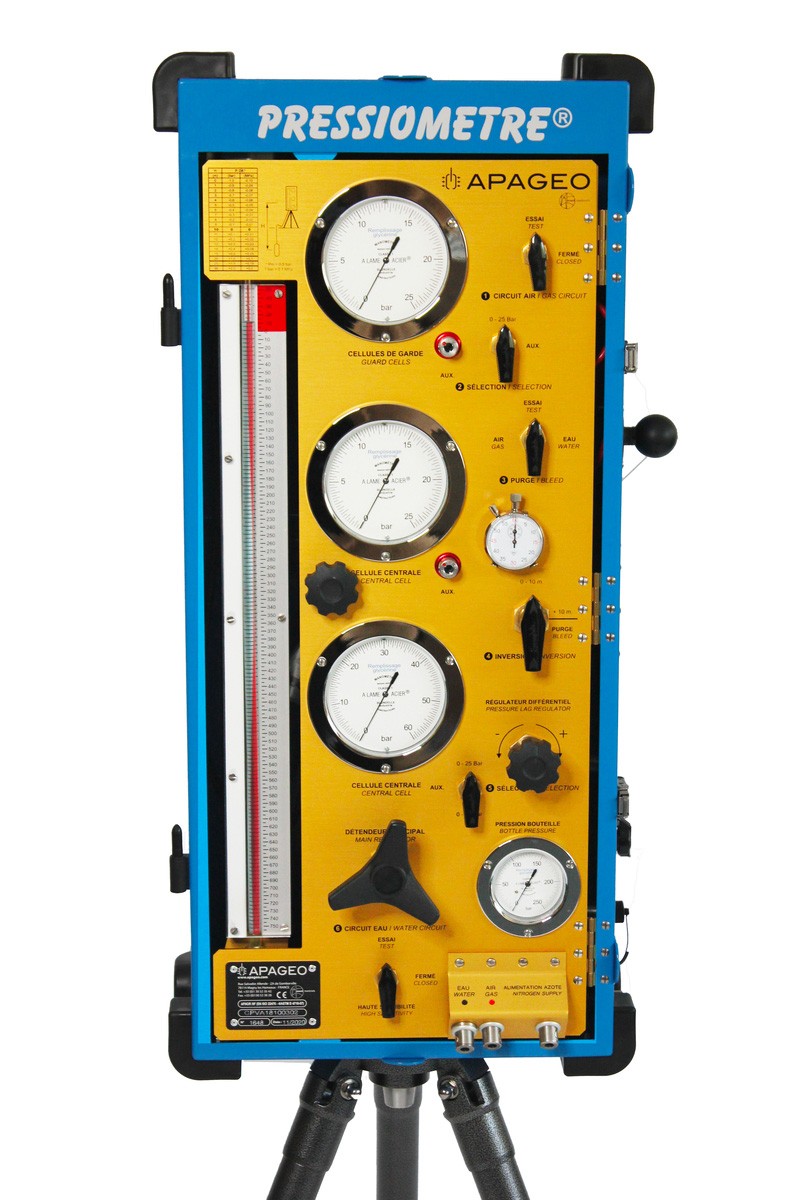

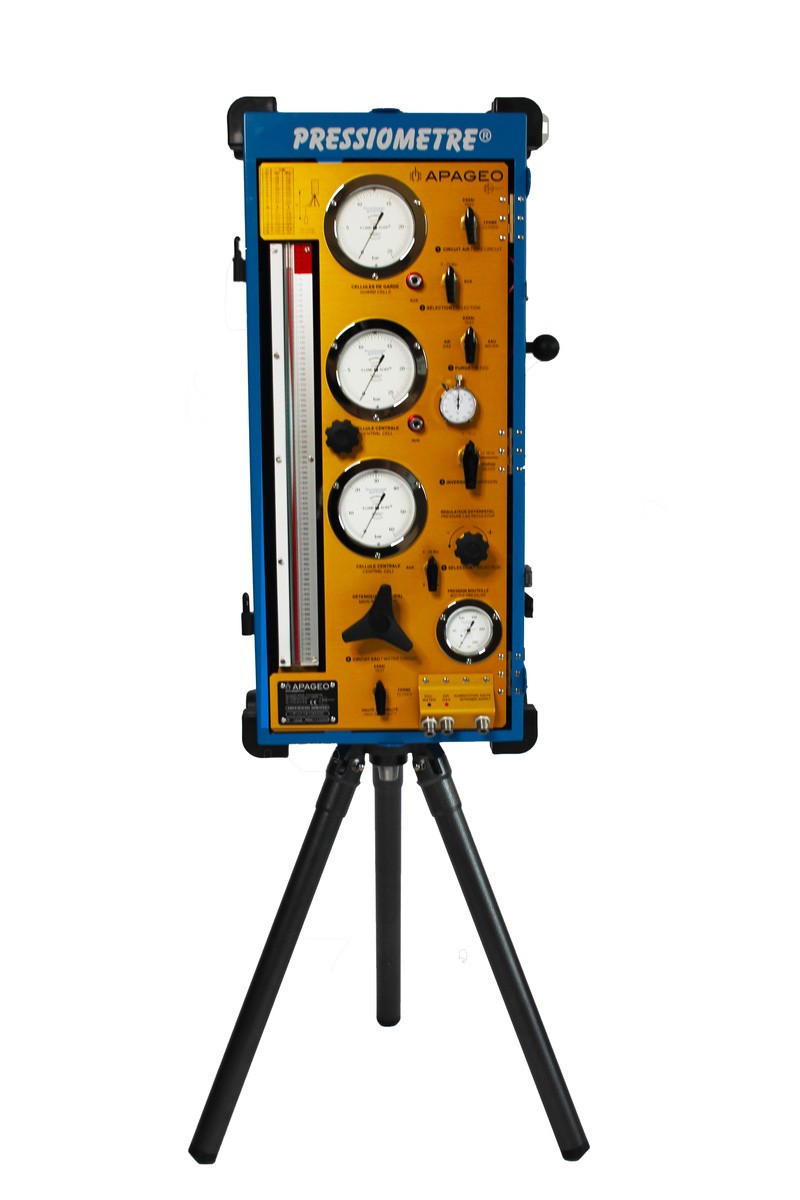

- Pressiomètre Ménard standard – de capacité 100 bar
L’appareil est composé d’un Contrôleur Pression Volume permettant de réguler avec précision la pression dans la sonde en vue de réaliser le chargement statique du sol en place et de suivre l’évolution des paliers de chargement, l'ensemble étant relié par des tubulures haute-résistance. - Pressiomètre Ménard THP (Très Haute Pression) - capacité 140 bars
En complément de l’appareil standard, il est composé d'un détendeur principal spécifique haute-pression ainsi que de tubulures internes en cuivre ayant une pression de service supérieure à 200 bars. Son voyant de mesure peut être enlevé par précaution, l'essai étant contrôlé seulement avec l’enregistreur.
LES AVANTAGES
Conception respectant les procédés d’origine Ménard

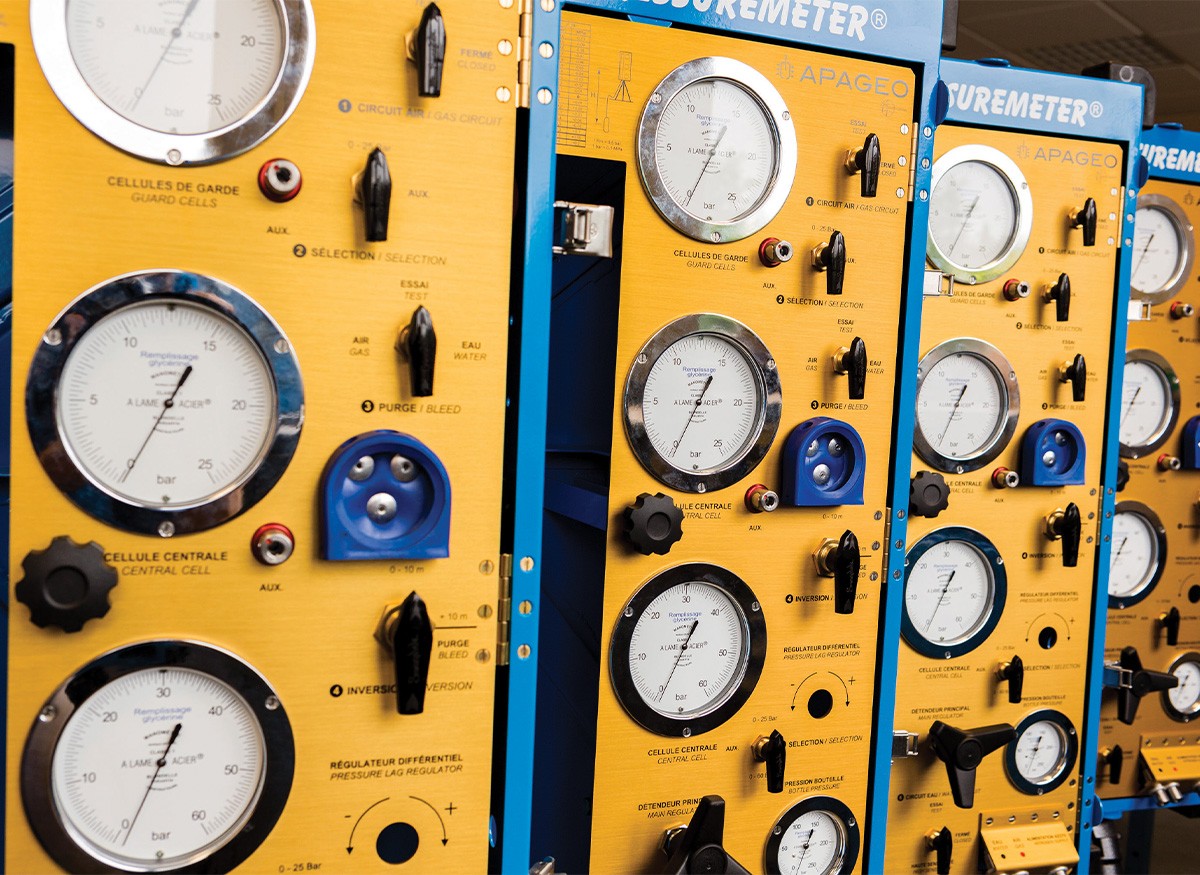

Façade simple et lisible, implantation fidèle aux principes brevetés Ménard
Lisibilité des mesures
Trépied de qualité : robuste, stable et facile d’installation
Facilité d’entretien, avec kit de première maintenance.
CHAMPS D’APPLICATION
Essai de chargement statique d’un terrain en place grâce à une sonde cylindrique dilatable radialement introduite dans un forage.
SYSTÈME D’ACQUISITION DE DONNÉES

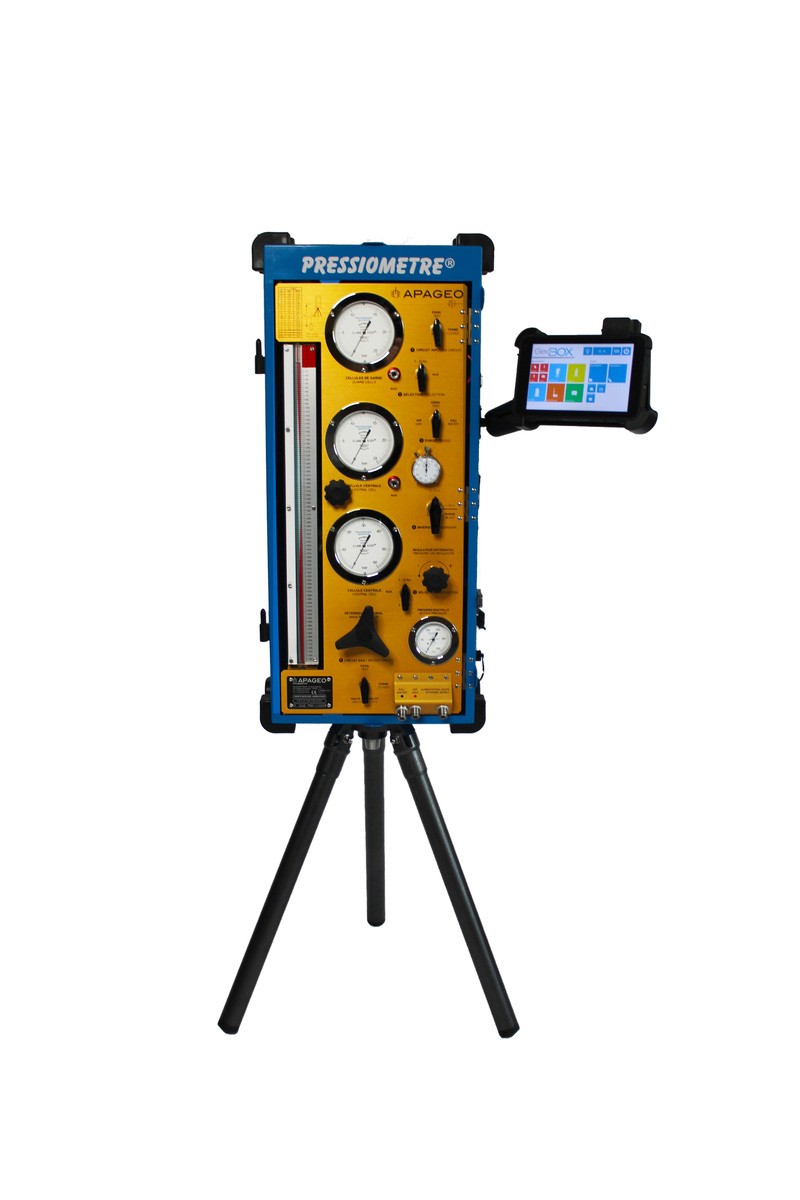

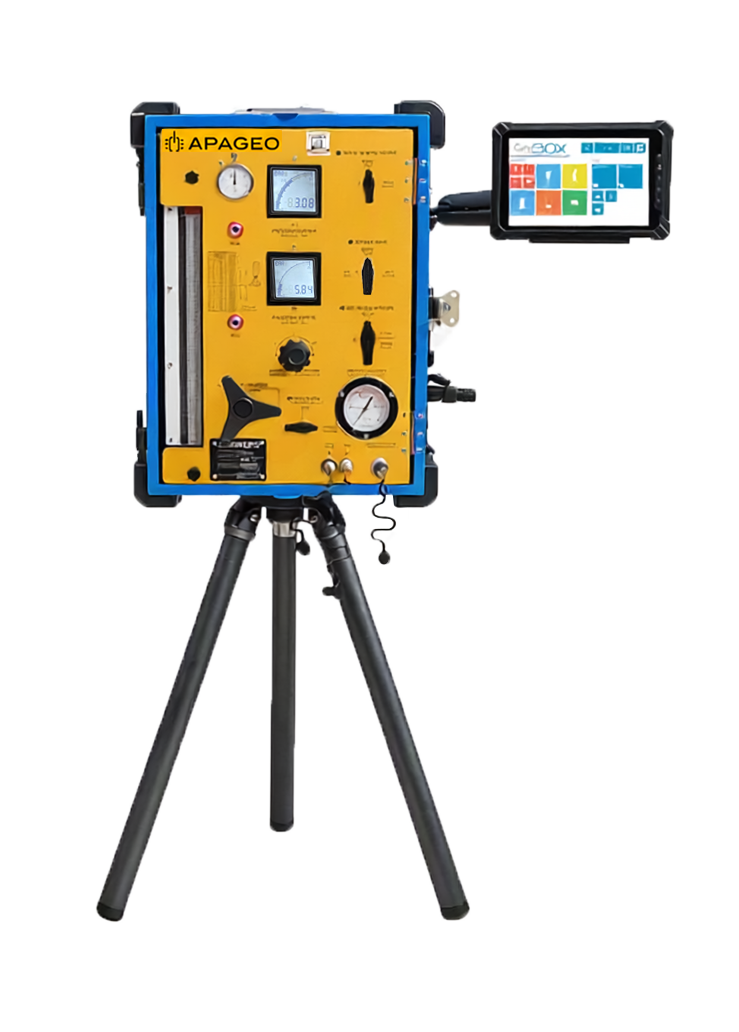

Le système GeoSPAD®2, constitué par des capteurs et un boitier d’enregistrement et de communication avec GeoBOX®, est intégré au Pressiomètre Ménard pour l’acquisition des données de l'essai pressiométrique via l’unité centrale universelle GeoBOX®. Cet équipement permet d’enregistrer automatiquement les conditions et les données de ces essais, qu'ils soient conventionnels ou en option cycliques (chargement/déchargement). Ce système en liaison avec GeoBOX® permet ainsi de laisser l’opérateur se concentrer sur la réalisation de l’essai sans avoir à relever toutes les données, en contrôlant le déroulement des essais pressiométriques sur l’écran de GeoBOX® et à l’ingénieur de gagner un temps considérable en chargeant directement toutes les données plutôt qu'en les rentrant manuellement. Le GeoSPAD®2 permet ainsi d’éviter les risques d’erreurs que ce soit lors de la prise de notes manuelles sur chantier ou ensuite à la ressaisie des données sur informatique.
Ces données enregistrées sont transférées par le modem 4G (en option) ou clé USB vers le logiciel de traitement de données GeoVISION®–P.
